Bauanleitung Groundplane 4m/2m

[Krümel]

Hallo,

habe ne kurze Frage zum Bau.
Hab die ersten 5-10 Seiten mal durchgeschaut und mir ist noch nicht klar wie das mit den Radialen ist.

Also im Winkel zur Grundplatte alle 45 grad, und untereinenader, bzw wie werden die ausgerichtet? Oder ist nur der Winkel zur Platte entscheidend?

[DG7GJ]

Hallo!

Hab die ersten 5-10 Seiten mal durchgeschaut und mir ist noch nicht klar wie das mit den Radialen ist.

Also im Winkel zur Grundplatte alle 45 grad, und untereinenader, bzw wie werden die ausgerichtet? Oder ist nur der Winkel zur Platte entscheidend?

Gibt doch reichlich Bilder über google, darüber hinaus sieht man Groundplanes häufig auf Dächern von Feuerwehr, Polizei, Stadtwerken, Rathäusern, Betriebsfunkern...

Aber nochmal kurz in Worten:

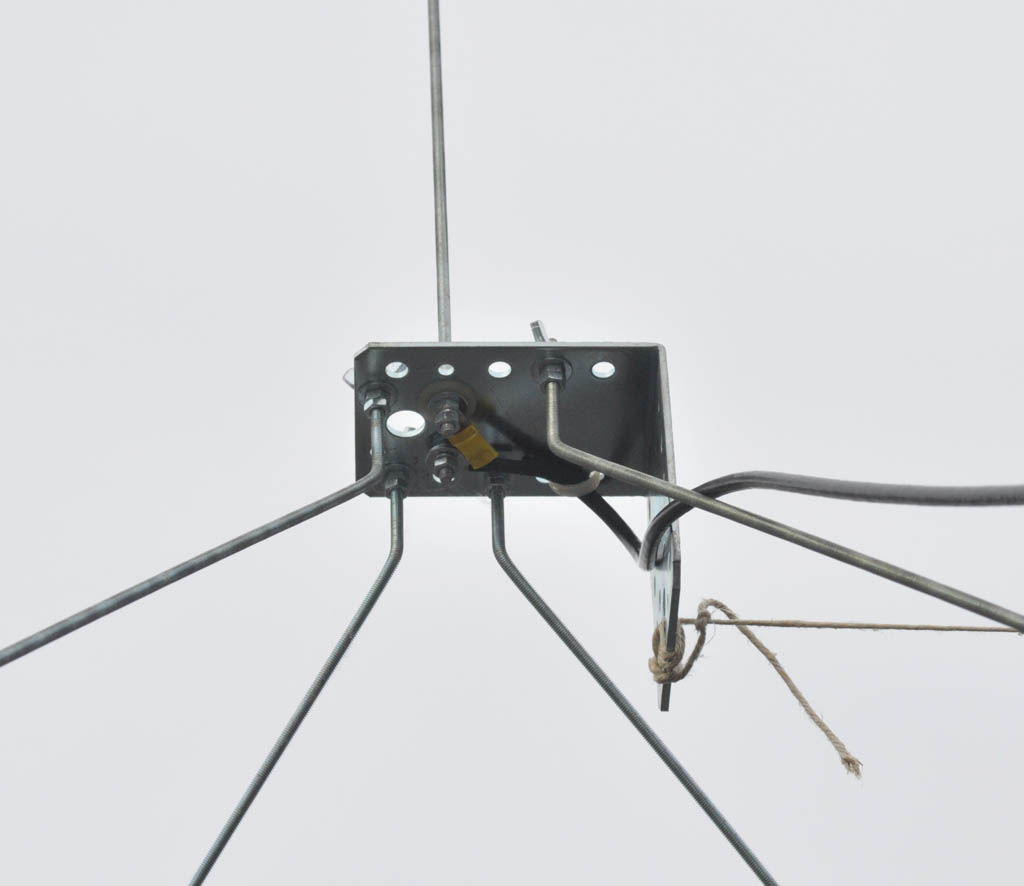

Wenn der Strahler senkrecht nach oben zeigt, müssen die Radiale schräg nach unten wech führen. Winkel zur Grundplatte sowie zu einem Mast oder gerade nach unten wechführenden Antennenleitung: Ca. 45°.

Wenn man nun senkrecht von oben (oder ersatzweise von unten) guckt, müssen die Radiale möglichst kreisförmig gleichmässig verteilt angeodnet werden.
Nimmt man also 3 Radiale (normale Groundplane) müssen die Radiale jeweils 120° zu ihren benachbarten Radialen stehen.
Nimmt man dagegen 4 Radiale (im Selbstbau mit Grundblech beliebter, da dort schon vier Ecken vorhanden sind) muss jedes Radial im 90° Winkel zu seinem Nachbar-Radial positioniert werden.

Ein Kreis hat 360° - diese geteilt durch Anzahl der Radiale, ergibt dann die Verteilung auf dem Kreis.

Oder mal anders - einfacher angegangen:
Vergiss kurz das es Radiale sind und sehe diese eher als Beine.
Alle Beine stativartig im 45°-Winkel zu den Seiten wech biegen, mit dem Ziel das die Antenne gerade und wackelfrei auf einem ebenen Fußboden stehen kann.

Grüße aus Dortmund

Jürgen Hüser
