Morgen Forengemeinde,
also ich habe seit Anfang der Woche mich mal mit diesem Artikel hier beschäftigt und mir auch mal zwei GP's nachgebaut und der Empfang ist bei beiden bombastisch nicht zu vergleichen mit der Gumminudel ich Empfange suber unseren Kreis und bei günstiger Lage kommen sogar die Nachbarkereis astrein an.
Die Antennen ist besser als die die wir auf den Fahrzeugen haben in Verbindung mit nem richtigen Funkgerät.
Zur Schweißdraht Antenne:
Materiallien:
5 3mm Schweißdrähte
1 70mmx70mm Aluplatte
1 40mmx40mmx30mm Holzblock
4 Schrauben M5+Mutter+U-Scheiben
Terostat 9220 Kraftkleber
Lötkolben+Zinn
Bohrmschine+5mm Bohrer,12mm Bohrer und 3mm Bohrer
Schmirgelpapier
und Kabel
Zu den Kosten kann ich nicht viel sagen da ich das Material aus einer Werkstatt habe.
Noch eine Anleitung:
Auf jede Ecke der Aluplatte ein 5mm Loch und in die Mitte der Platte ein 12mm Loch bohren. Dann das Ende der Schweißdrähte kurz blank schmirgeln, an 4 der Drähte (welche nachher die Radials sind) eine Ösen für die M5 Schrauben biegen und die Drähte dann ablängen für die entsprechende Frequenz . Die Öse dann um 45° abbiegen und die Stäbe nach unten gerichtet auf den Ecken der Alluplatte mittels M5 Schrauben monitieren.
Nun durch den Holzblock mittig ein 3mm Loch bohren und den 5. Schweißdraht ca 30mm durch das Loch im Holzblock schieben ggf. mit einem Hammer kurz nachhelfen. den Holblock mit dem Schweißdraht (welcher nachher der Strahler ist) mittig auf der Aluplatte auf dem 12mm Loch festkleben.
Zum Schluß den Innenleiter des Kabels am Strahler anlöten und die Abschirmung an eine der 4 Schrauben der Radials mit anklemmen.

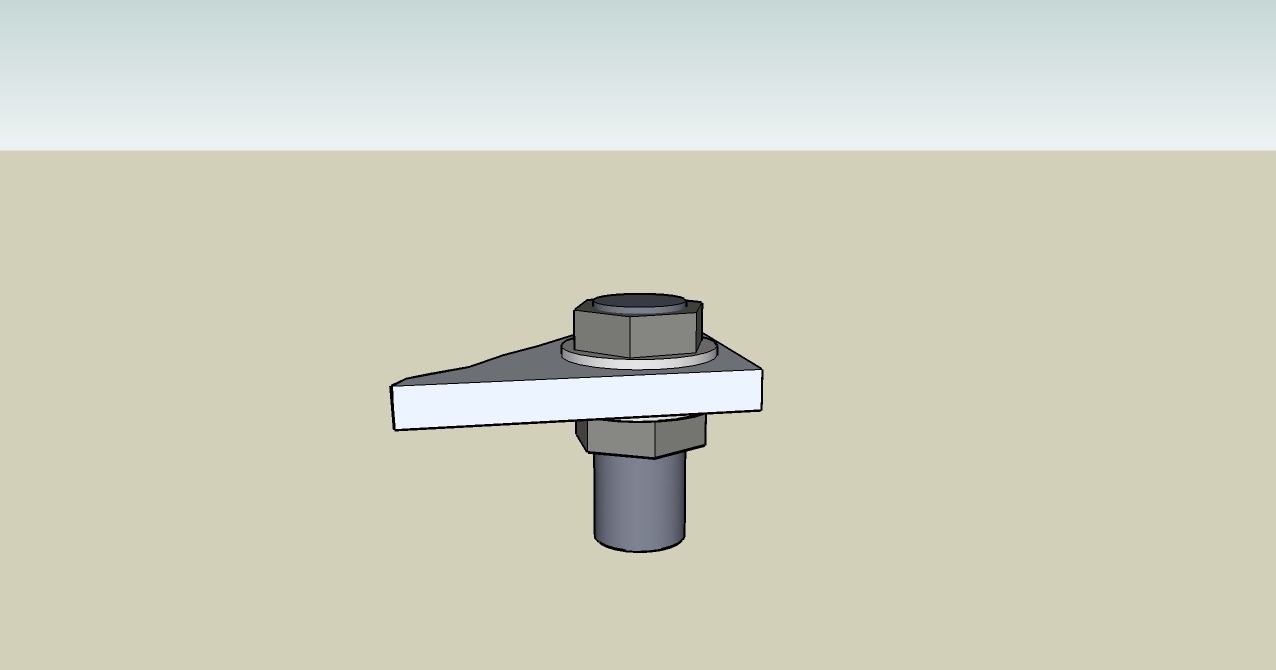

Hier noch 2 Bilder
