Problem mit Funkfernbedienung

[MeisterH]

Jetzt hat mich diese Forensoftware zum 2. Mal abgemeldet. Jetzt in extremster Kurzform!

Der PT2262 hat einfach gesagt 12 Eingänge. 5 davon werden für die Kanalwahl verwendet. Bleiben noch 7! Zu wenig, um jedem der 8 Schalter seinen eigenen Eingang zu geben.

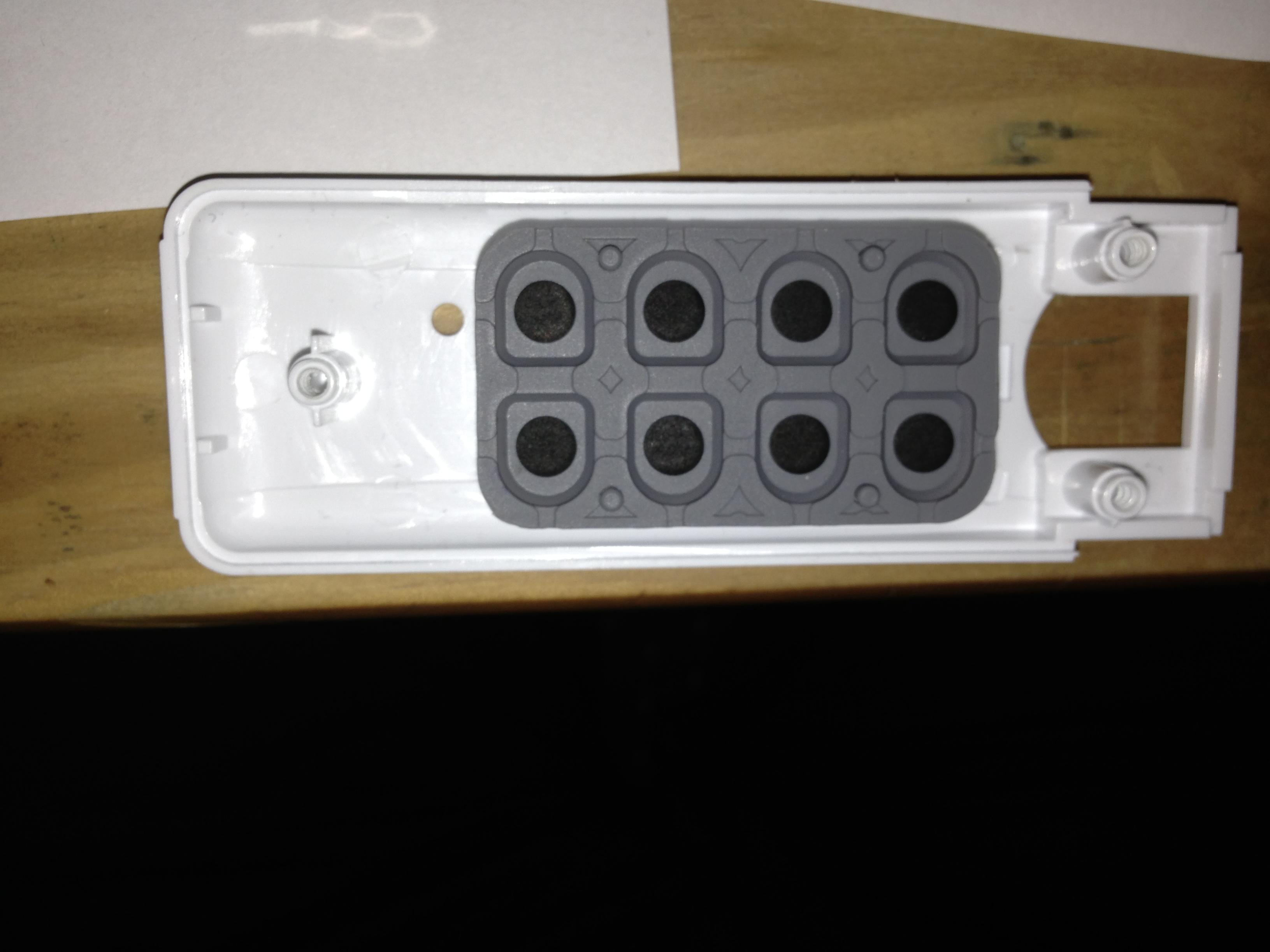

Also, was tut man? Man fässt die einzelnen Schaltkanäle (A/B/C/D) zusammen, ganz egal, ob an oder aus. (4 bit). Dann fässt man mit einem weiteren Kontakt am Taster alle "An" und alle "Aus" zusammen (2 bit). So kommt man mit 6 Eingängen aus, muss aber in einem Taster zwei Kontakte haben. Hat man auch! Denn man sieht deutlich 3 Kontaktflächen!

Mittig sitzt immer die Masse.

Es hilft also nicht, nur Zwei Flächen miteinander zu verbinden. Die Brücke wie von einem anderen Schreiberling hier gemalt, wird nur zwei Eingangspins verbinden, aber noch lange nicht nach Masse ziehen!

Vielleicht wird es auch Funktionieren, wenn du beide Datenpins zusammenbrückst, und mit dem Relais im Melder nur nach Masse schaltest. Dann wirst du allerdings Spaß haben, wenn du die Funksteckdose mal wieder abschalten willst, denn dann gibst du zwangsläufig gleichzeitig den Befehl zum ein- als auch zum ausschalten.


Nochmal: Datenblatt und Schaltplan lesen und verstehen.

[FFSSBZ]

Was für ein Melder hast du denn 1O1li1 ? Dann würde ich MeisterH seinen Stromlaufplan mal erweitern, dann kannst du das so verdrahten.

@MeisterH: "Again what learned" :-), das mit der 4Bit Schalter/2Bit An/Aus Schaltung ist ja ne feine Sache ... wenn ich Zeit finde werde ich mich in den nächsten Semesterferien mal an µC Geschichte wagen.

[1O1li1]

Danke für die Erklärung. Bedeutet das dann, dass bei Alarm, also wenn der Relais schließt, alle Steckdosen eingeschaltet werden?

Ich hab mir das alles etwas einfacher vorgestellt, nachdem ich diesem Thread gelesen habe (genau gesagt zweiter Post, von RoterZwerg): http://www.funkmeldesystem.de/foren/...ad.php?t=48004

Ich hab einen Swissphone Memo, wie die Pinbelegung vom Relaisanschluss ist, weiß ich. Habe auch schon Kabel an die entsprechenden Stellen des Relaissteckers gelötet.

In vereinfachter Form habe ich mir das ganze so vorgestellt:
Piepser löst in Ladestation aus, Relais schließt, Fernbedienung schaltet Steckdose C ein, Licht geht an. Nach quittieren bzw 10 Sekunden schaltet die Fernbedienung das Licht wieder aus. (Laut Datenblatt vom LG ist der Schließer des Relaiskontakts 10 Sekunden aktiv).
Ich hab mal neben dem Datenblatt des Ladegeräts eine Zeichnung in den Anhang gepackt, wie ich mir das in ganz vereinfachter Form ungefähr vorstelle :D

[MeisterH]

Danke für die Erklärung. Bedeutet das dann, dass bei Alarm, also wenn der Relais schließt, alle Steckdosen eingeschaltet werden?

Nein. Das habe ich auch nie geschrieben.

Ich hab mir das alles etwas einfacher vorgestellt

Das glaube ich. An diesen Punkt kommen die meisten Projekte mit mangelnder Vorbereitung.

In vereinfachter Form habe ich mir das ganze so vorgestellt:
Piepser löst in Ladestation aus, Relais schließt, Fernbedienung schaltet Steckdose C ein, Licht geht an. Nach quittieren bzw 10 Sekunden schaltet die Fernbedienung das Licht wieder aus.

Wenn du ohne den ganzen Umbau 10s auf den Ein-Taster für deine Steckdose drückst, und dann loslässt, geht die Steckdose dann auch aus? Nein. Also warum sollte sie es jetzt?

Ich hab mal neben dem Datenblatt des Ladegeräts eine Zeichnung in den Anhang gepackt, wie ich mir das in ganz vereinfachter Form ungefähr vorstelle :D

Das ist mehr Gemälde als Zeichnung... Es kann sich jeder hier sehr gut vorstellen was du vor hast. Es kann sich auch jeder ausmalen, wie das ganze zusammengesteckt wird. Nur... Wenn du willst dass das ganze funktioniert, musst du dich schon weiter mit der Materie auseinandersetzen, als nur in Paint herumzumalen.

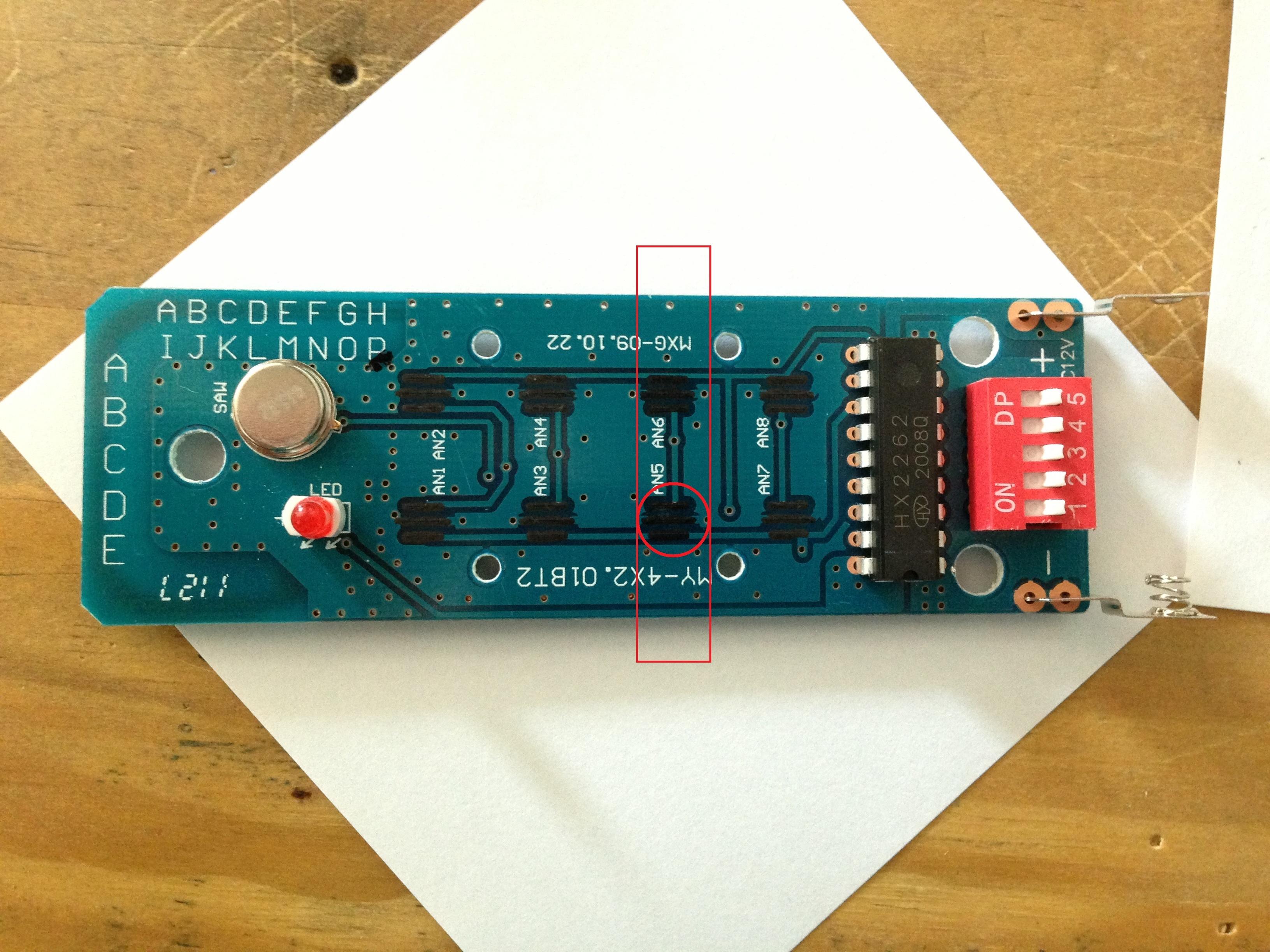

Nochmal. Suche dir am Ein-Taster für deine Steckdose C passende Punkte an denen du mit deinen Adern dran gehen kannst. Dies könnten einmal die Durchkontaktierungen sein, einmal zwischen AN5 und AN6, und links neben AN7. Oder direkt am PT2262, Pin 8 und Pin 12. Diese beiden musst du brücken, und zusätzlich deinen Draht zum Relaiskontakt anlöten. Den anderen Draht zum Relaiskontakt legst du auf Masse, z.B. Minuspol am Relais, oder Pin 9 am IC.

Dadurch dass die beiden Datenleitungen nun fest gebrückt sind, hat das ganze einen Einfluss auf die restlichen Schalter. Funktionieren wird es in so weit, dass wenn das Relais im Melder schließt, die Steckdose einschaltet. Mehr erstmal nicht.

Alles andere ist mit mehr Bastelei verbunden.

[1O1li1]

Habe es jetzt nach MeisterH's Anleitung gemacht, also am PT2262 eine Brücke zwischen Pin 8 und 12 und daran noch den Draht zum Relaiskontakt, den anderen Draht zum Relaiskontakt an Pin 9, jetzt Funktioniert aber die Fernbedienung nicht mehr.

Ich glaub, ich lass es einfach.

[MeisterH]

Mal ein Foto von der Lötaktion. Danke.
