Was ? Hab ich die tatsächlich falsch gesetzt? *nachschau*
Ja, in der Tat ! Die müssen anders herum, hab'se zu rotieren vergessen.

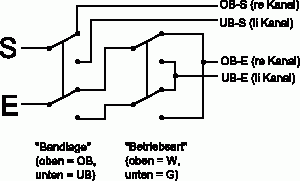

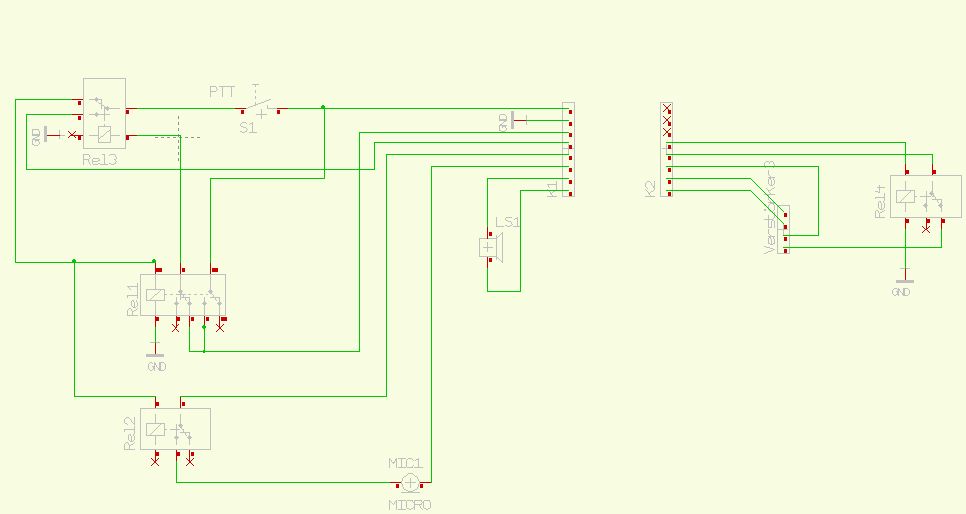

Wie die Verriegelung arbeitet ? Na ganz einfach, wenn an beiden
Seiten des Relais VCC anliegt, kann es nicht schalten, oder ? Also
erzeugt die PTT-Leitung einer anderen Sprechstelle eine Spannung,
die alle anderen Relais "lahmlegt", indem deren zweiter Pin auf VCC
gelegt wird - die Dioden sollten genug "widerstand" bieten, damit das
ganze kein Kurzschluss ist, wenn nicht, muss man da halt noch einen
gegen Masse reinsetzen..
Wie erwähnt, war ein erster Gedanke.. D1 und der entsprechde Relais-
Umschalter ist übrigens dazu da, das "eigene" Relais nicht mit abzuschalten.
Gruss,
Tim
PS: Ups, nun fehlt da nen Stück Leitung zwischen den Relais, sollte aber
jedem klar sein, das die nicht fehlen soll ^^
