Funk-Simulator

[duese]

Das ist technisch gar nicht so aufwändig. Man nehme eine Anzahl Funkhöhrer, einen Kleinen Verstärker, der mit Mikrofonpegeln zurecht kommt, ein Netzteil eine Handvoll Relais und Kabel.

Die Hörkapseln der Höhrer kommen an den Ausgang des Verstärkers. Die Sprechtasten schalten jeweils ein Relais. Mit dem Relais wird mit einem Kontakt der Verstärker eingeschaltet, mit einem anderen wird das entprechende Mikro auf den Verstärker geschaltet.

Bei zwei Sprechstellen kann man sehr einfach noch eine Verriegelung einbauen, so dass nur einer Sprechen kann. (Geht bei mehreren auch, aber die Verschaltung wird etwas komplizierter. Man braucht vielleicht ein paar Relais mehr, oder arbeitet dann mit Logikbausteinen, wobei ich der Einfachheit halber für Relais wär.).

Ich hoffe es ist klar geworden, was ich meine....

duese

[funkwart]

[...]
Bei zwei Sprechstellen kann man sehr einfach noch eine Verriegelung einbauen, so dass nur einer Sprechen kann. (Geht bei mehreren auch, aber die Verschaltung wird etwas komplizierter).
[...]
duese

Siehst Du, das ist der Punkt, an dem ich einsetzen wollte. Es wäre schön, wenn sich hier ein paar Leute finden würden, die eine solche Schaltung einmal zusammen austüfteln, denn alleine sieht man ja manchmal den Wald vor lauter Bäumen nicht. Gerade wenn man an den Punkt kommt, wo die Schaltung dann etwas komplizierter wird, reicht ein Denker meist nicht aus.
Frage: Wie meintest Du eigentlich, dass mit einem Relaiskontakt der Verstärker eingeschaltet wird? Der Verstärker kann doch die ganze Zeit laufen.
Idee: könnte man nicht einfach einen Mikrocontroller eine entsprechende Anzahl an Relais steuern lassen, um dann relativ einfach bestimmte Gesprächsarten zu simulieren?

Gruß,
Funkwart

[duese]

Einfach mit Mikrocontroller schließt sich für jemand der noch nie damit gearbeitet hat (wie z. B. auch mich) aus.

Dem Verstärker hätte ich aus zwei Gründen geschaltet:
1. Es wird Strom gespart und das System könnte z. B. auch mit Akkus oder Batterie betrieben werden.
2. Es ist erst dann ein (leichtes) Rauschen im Hörer zu hören, wenn die Sendetaste gedrückt wird. Sozusagen eine Trägersimulation.

Was möchtest Du denn für verschiedene Verkehrsarten Simulieren?

Mit fallen nur der Betrieb über ein Relais (4m) und Wechselsprechen (2m) ein. Der Unterschied läßt sich auch mit einem Relaiskontakt mehr pro Teilnehmer und einem Schalter realisieren.

Wieviele Teilnehmer hast Du denn im Sinn?

duese

[Shinzon]

Moin..

Also nicht lange drüber nachgedacht würde mir eine einfache Relaisschaltung
einfallen, kombiniert mit dem schon genannten Vorschlag mit dem NF-Verstärker.

Alle Sprechstellen werden über ein Bus-System verbunden, 8adrige Leitung,
z.B. Netzwerk-Patchkabel oder so ^^

Jede Sprechstelle hat eine kleine Relais/Diodenschaltung, die alle anderen
Sprechstellen "verbietet", ihr Mikrofon auf den Verstärker durchzuschalten.

Irgendwo im System befindet sich dann eine Station mit Netzteil und dem
Verstärker, der die Mikrofon-Busleitung mit der Hörer-Lautsprecher-Leitung
verbindet. Der NF-Verstärker könnte sogar durch die Leitung, die von der
sprechenden Stelle aus den anderen die PTT-Taste abschaltet, ein bzw aus-
geschaltet werden.

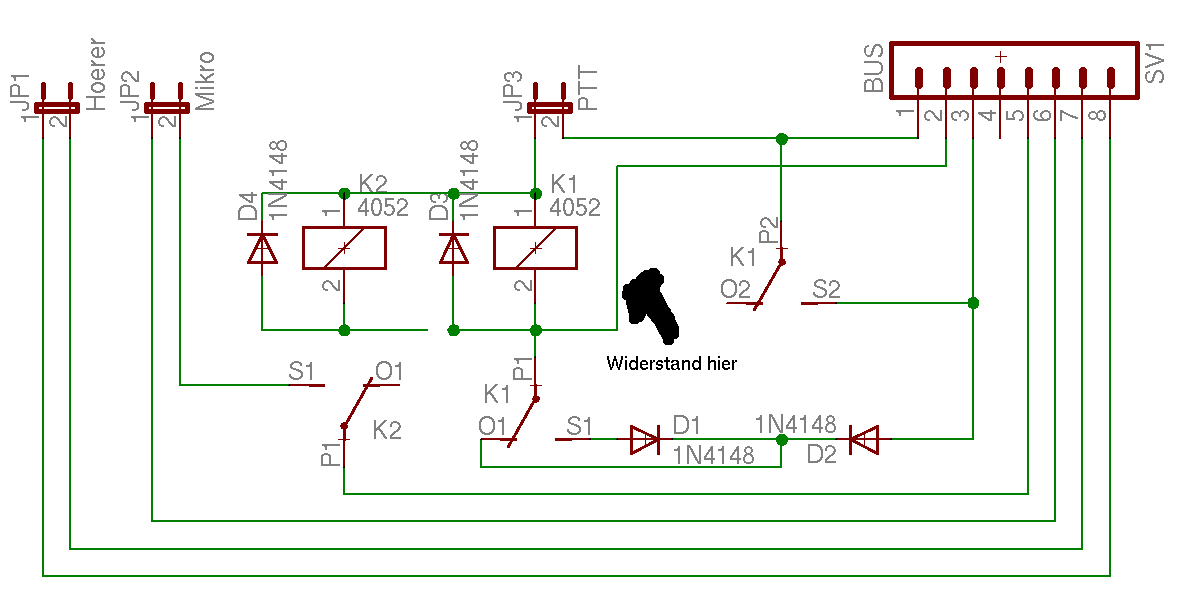

Einen Schnellschuss-Schaltplan findet ihr im Anhang, der BUS-Anschluss
wird dort wie folgt belegt:
Pin 1: +VCC
Pin 2: GND
Pin 3: ENABLE
Pin 4: N.C.
Pin 5: Mik -> Verstärker
Pin 6: Mik GND
Pin 7: Verstärker -> LS
Pin 8: LS GND

Wenn ich was übersehen habe, nicht in der Luft zerreissen, habe nur ein
paar Minuten gegrübelt ^^

Gruss,
Tim

[macom]

Hallo zusammen,

ist ein interessantes Thema hier. Ich hab mich selbst gerade hingesetzt, um mal einen Schaltplan für so einen Simulator zu entwerfen. Ich hab mir das mal so vorgestellt:

Jeder Benutzer hat ein kleines Pult vor sich. Bei dem Lehrgangsleiter steht das Hauptpult. Jeder Benutzer hat an seinem Pult eine Sprechtaste, ein Wahlschalter für Gegensprechen/Wechselsprechen, ein Wahlschalter für Ober-/Unterband, ein Mikro und ein Lautsprecher.

Die Schaltung soll so einfach wie möglich gehalten werden. Hauptbestandteile werden Schalter, Relais und Dioden sein.

Wenn der Schaltplan mal fertig ist, stell ich ihn mal hier rein.

macom

[duese]

@Shizon:

Der Ansatz gefällt mir persönlich sehr gut. Was noch besser wäre als wenn jemand sendet, den anderen zu verbieten zu senden wäre, wenn mehr als eine Sprechtaste gedrückt wird, dass dann gar nix mehr geht. So ist es in Realität ja auch.

Deine Schaltung hinegegen hab ich bis jetzt nicht verstanden. Zum einen sind die Freilaufdioden verkehrt herum und wie das Sperren der anderen hier funktionierten soll, versteh ich nicht.

duese

[Shinzon]

Was ? Hab ich die tatsächlich falsch gesetzt? *nachschau*
Ja, in der Tat ! Die müssen anders herum, hab'se zu rotieren vergessen.

Wie die Verriegelung arbeitet ? Na ganz einfach, wenn an beiden
Seiten des Relais VCC anliegt, kann es nicht schalten, oder ? Also
erzeugt die PTT-Leitung einer anderen Sprechstelle eine Spannung,
die alle anderen Relais "lahmlegt", indem deren zweiter Pin auf VCC
gelegt wird - die Dioden sollten genug "widerstand" bieten, damit das
ganze kein Kurzschluss ist, wenn nicht, muss man da halt noch einen
gegen Masse reinsetzen..

Wie erwähnt, war ein erster Gedanke.. D1 und der entsprechde Relais-
Umschalter ist übrigens dazu da, das "eigene" Relais nicht mit abzuschalten.

Gruss,
Tim

PS: Ups, nun fehlt da nen Stück Leitung zwischen den Relais, sollte aber
jedem klar sein, das die nicht fehlen soll ^^
