Anschlussbelegung Telefunken FuG 7b

[paffenholz]

Hallo,

wenn ich das richtig verstehe, kann man die Telefunken nur mit Wandle betreiben und nicht direkt die Stromzufuhr über die Anschlussleiste legen, richtig?

Und beim SEL kann ich die Stromversorgung auch ohne Wandler direkt über die Leiste herstellen, auch richtig?

Warum ist das so, warum braucht das Telefunken unbedingt diesen Wandler??

Danke für eure Antworten

Mfg
Chris

Frage 1 - richtig - ja
Frage 2 - richtig - ja

Frage 3 - Das Telefunken arbeitet intern mit zwei verschiedenen Spannungen, die im Wandler aus der Eingangsspannung erzeugt werden. Daher reichen 12 Volt alleine beim Telefunken 7b nicht aus. Damit funktioniert nur der Empfängerteil. Die für den Sendezweig erforderliche höhere Spannung wird im Wandler erzeugt.

Also Telefunken immer mit Wandler - SEL an 12 V kein Problem

Klaus

[Chr881986]

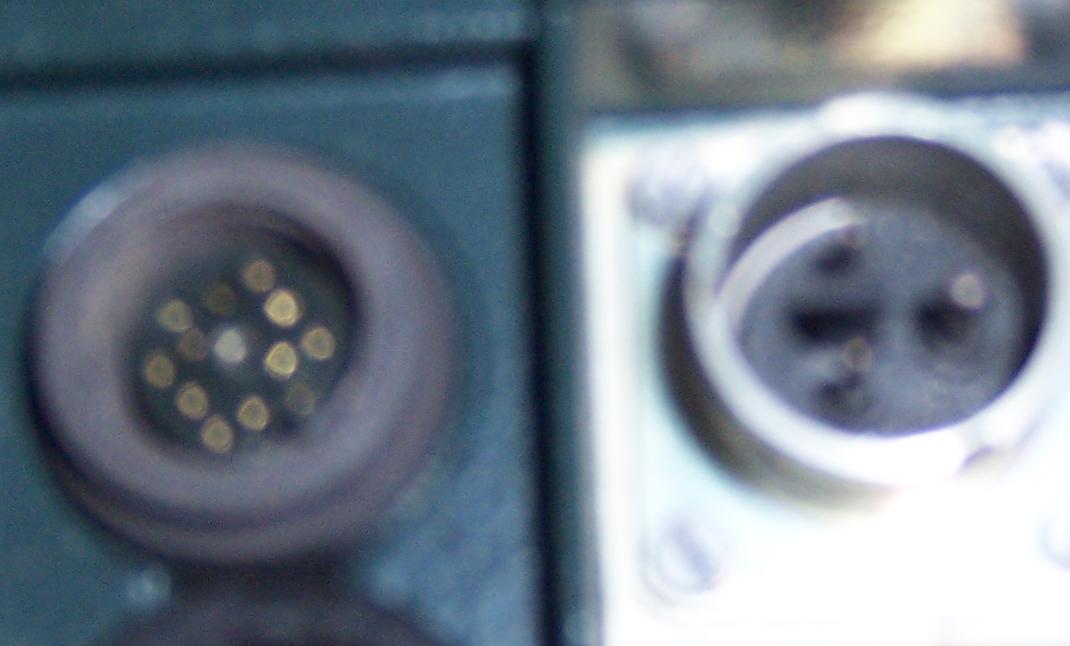

Hallo habe nicht die Anschlüsse an dem Wandler wie auf dem angehänget 1. Bild, sonder nur den linken Anschluss (12PIN?) und rechts daneben einen 3-Pol Stecker wie in der Skizze.

Ist da was falsch??, die Anschlussskizze von Emmerl passt auf jeden fall nicht.

Ich denke der 3-Pol Stecker ist für die Stromversorgung, nur wo ist Plus und wo ist minus, bei der Spannung geh ich mal von 12V aus, richtig?

Habe die Anschlüsse wie auf dem 3. Bild zu sehen sind

Wer kann mir da helfen?

[Walmsburger]

aber diese sollte passen...

http://www.moba-paffenholz.de/bos-fu...banschluss.pdf

EDIT: Sorry, hab nicht genau gelesen - der Souriau-Stecker ist 7polig und nicht 12...

So habe es eben in der Doku nachgelesen: Also, der 3polige Stecker den Du an Deinem Gerät hast, der müsste zum Anschluss von 230V sein, die 12polige Buchse daneben für Mess- und Kontrollzwecke und für einen Zusatzlautsprecher!

Schau mal in diesen Beitrag:

http://funkmeldesystem.de/foren/show...elefunken+220v

Buchse 220v wäre dieser hier:

[paffenholz]

aber diese sollte passen...

http://www.moba-paffenholz.de/bos-fu...banschluss.pdf

EDIT: Sorry, hab nicht genau gelesen - der Souriau-Stecker ist 7polig und nicht 12...

So habe es eben in der Doku nachgelesen: Also, der 3polige Stecker den Du an Deinem Gerät hast, der müsste zum Anschluss von 230V sein, die 12polige Buchse daneben für Mess- und Kontrollzwecke und für einen Zusatzlautsprecher!

Schau mal in diesen Beitrag:

http://funkmeldesystem.de/foren/show...elefunken+220v

Buchse 220v wäre dieser hier:

Der 3-pol Stecker ist normalerweise serienmäßig für einen 230 V Anschluß. Aber Vorsicht - nicht das ein Scherzkeks da mal gebastelt hat. Also auf jeden Fall erst mal prüfen, ob dahinter tatsächlich ein 230-V Netzteil steckt!

Klaus

[Chr881986]

OK, danke jetzt hab ich es fast:

Es gibt ja bei Telefunken einen Wandler und 4 AT´s.

Wofür ist der Wandler gut? und wie ist die verbindung zwischen Fug - Wanlder - AT?

Wann brauche ich den Wandler und wann reicht ein einfacher AT aus?

Danke für eure Antworten.

Mfg
Chris

[DG3YCS]

Hi Chris,

Das habe ich doch schon geschrieben...

Der Wandler ermöglicht einen Betrieb des Gerätes an Bordspannungen von 6-24V (30V) ohne zusätzliche Spannungswandler im Fahrzeug.

Der Wandler wird genau wie das AT unter dem SE-Gerät mit den Befestigungsösen befestigt. (Also zwischen SE-Gerät und AT)

Du brauchst einen Wandler immer, wenn du andere Spannungen als 12V hast.
ABER: Du hast keine Wahl ob du den Wandler verwendest oder nicht...

Es gibt sogar 5 AT´s!
3 Davon sind für einen Betrieb MIT Wandler ausgelegt, 2 für einen Betrieb ohne (hier ist ein kleiner Wandler im AT!).
Wenn du ein AT für Wandlerbetrieb (I,II und V) ohne Wandler benutzt, funktionert das Gerät nicht!

Wenn du ein AT (III und IV) für einen wandlerlosen Betrieb mit Wandler benutzt, so geht zwar nicht kaputt, aber es bringt nicht. wenn du hier aber eine höhere Spannung als 12 V an das AT gibst, so wird es in Rauch aufgehen.
BEi einer geringeren Spannung funktioniert es nicht richtig.
In jedem Fall wird das Gerät aber ein wesentlich höhere Stromaufnahme und ein nerviges Wandlerpiepen haben...

Gruß
Carsten

[Chr881986]

Danke Carsten für deine Antwort.

Was für ein Zusatzgerät hab ich denn wenn es die oben abgebildeten Stecker hat?
Müsste meinen Informationen nach eine 230V Netzteil sein, da brauch ich aber keine weiteren "Gerätschaften" oder?

Danke für die Antwort.

Mfg
