Swissphone 5 pol Ausgang

[Smori]

Hi habe ich schon getan und bin auf das hier gestoßen: http://www.funkmeldesystem.de/foren/...ad.php?t=31770 würde mich dafür sehr interessieren nur leider sieht meine platine etwas anders aus und es sind keine taster auf der platine.

[DG7GJ]

Hallo!

Hi habe ich schon getan und bin auf das hier gestoßen: http://www.funkmeldesystem.de/foren/...ad.php?t=31770 würde mich dafür sehr interessieren nur leider sieht meine platine etwas anders aus und es sind keine taster auf der platine.

Bitte was...keine Taster?

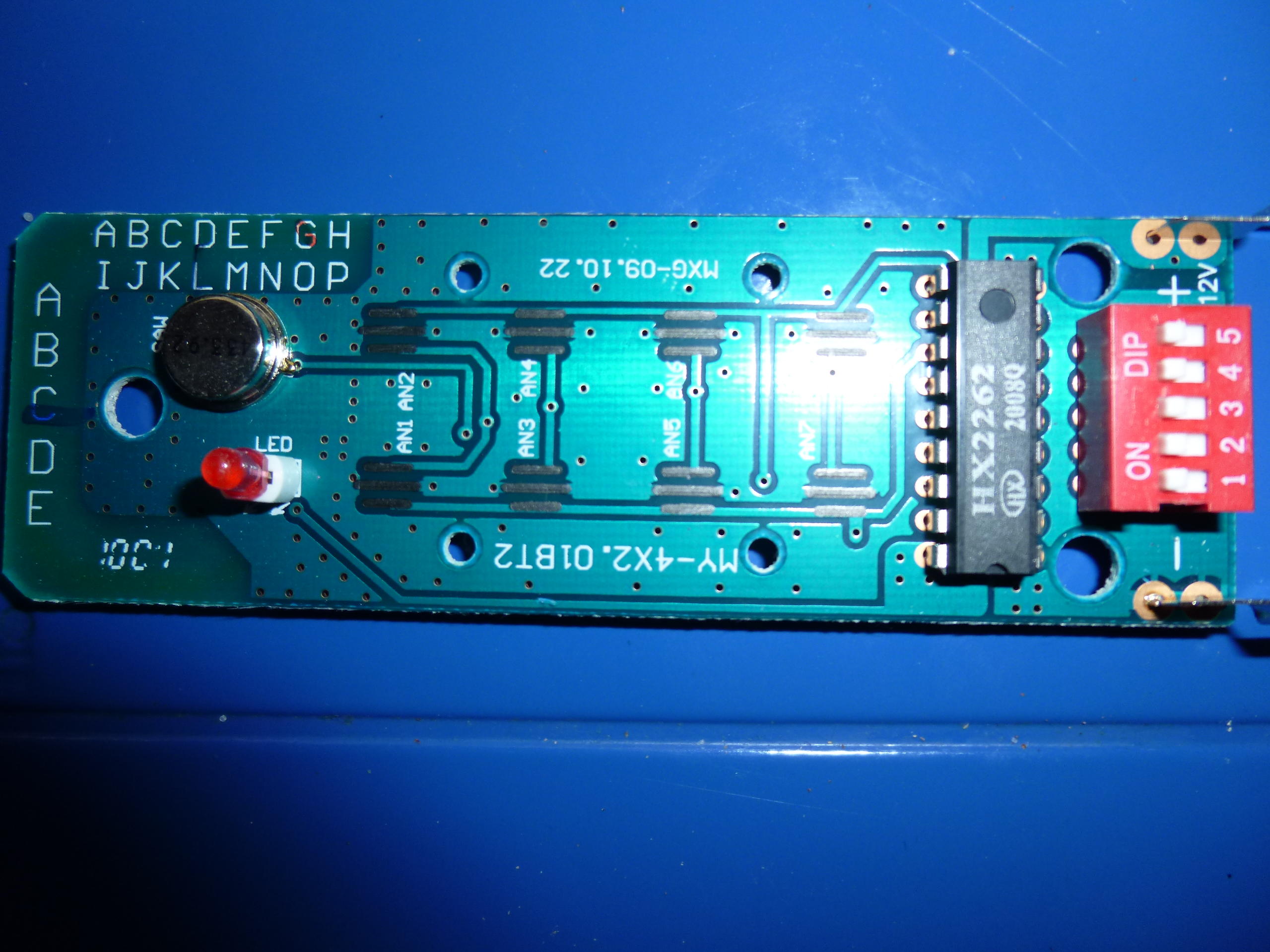

Schau dir mal bitte dein zweites Bild an.
Dort siehst du 8 blanke, vergoldete runde Flächen mit jeweils drei nebeneinanderliegenden Leiterbahnen.
Die jeweils mittleren liegen alle auf GND-Potential.
Die Leiterbahnen links und rechts aussen gehen eben auf den Coder-Chip.

Definitiv wird in der oberen Gehäuseschale noch was pappen, wo genau über diese goldenen Stellen dunkelgraue bis schwarze Knubbel aus leitfähigem Zeugs hängen.
Drückt man eine Taste, schießt soein leitfägiges Dingen die drei nebeneinander liegenden Leiterbahnen einer solchen blanken Stelle.

Und wo bitte ist da kein Taster?

Grüße aus Dortmund

Jürgen Hüser

[Smori]

Ja gut, da gebe ich dir natürlich recht. Nur da ist es einwenig schwieriger die richtigen stellen zu finden wo ich die kabel anlöten muss, oder? Kann mir jemand sagen wie ich bei der ferbedinung vorgehen muss?

LG

[Fischdose]

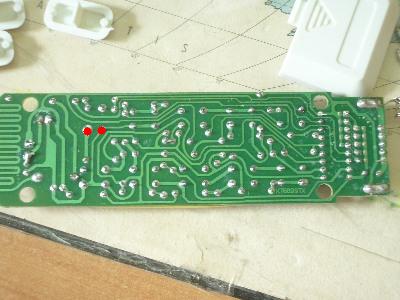

Das wird bei der Fernbedienung nicht ganz so einfach. Das Problem ist das der mittlere Kontakt GND ist und die zwei äußeren Spannungen gegen GND geschaltet werden müssen, ohne dabei kurz geschlossen zu werden.
Es müssten die folgenden Anschlüsse am IC für die Taste „A“ „ON“ sein:
Pin 1 = GND
Pin 3 und Pin Pin 18

[Smori]

Und welche funksteckdosen könnt ihr mir empfehlen?

[Fischdose]

Bei den Funksteckdosen
ELRO HOME easy gibt es nur zwei Kontakte.
Oder gleich fertig kaufen.

[Smori]

Danke erstmal. Gibt es da noch andere die ihr mir empfehlen könnt? Würde das schon ganz gerne selber bauen :-)

LG
