Thema: Freifeld-Adapter

Hybrid-Darstellung

Vorheriger Beitrag Vorheriger Beitrag   Nächster Beitrag Nächster Beitrag
  1. #1
    Registriert seit
    18.12.2001
    Beiträge
    4.989
    Da ich immer gerne was neues lerne: Was macht man mit so einem Adapter?

    Gruß

  2. #2
    Registriert seit
    29.03.2006
    Beiträge
    5.311
    Naja, du kannst einen FME/DME ja einmal über die Antennenbuchse am Ladegerät testen... Oder halt über die interne Antenne vom Melder...

    Und mit einem Freifeldadapter bringst du für jeden Melder gleiche Verhältnisse beim Test...
    Keine anderen Aussendungen auf benachbarten Frequenzen... immer gleiche Position zum "Auslösemedium"...

    usw. ;)

    MfG Fabsi

    P.S.: Geh jetzt Bilder machen *g*

  3. #3
    Registriert seit
    21.12.2002
    Beiträge
    3.127
    Zitat Zitat von Fabpicard Beitrag anzeigen
    Und mit einem Freifeldadapter bringst du für jeden Melder gleiche Verhältnisse beim Test...
    Genau das haut bei mir eben nicht hin:

    http://www.funkmeldesystem.de/foren/...0&postcount=20

    Von daher meine Frage. Ich habe u.a. eine Keksdose mit Streifenleiter, eine professionelle Abgleichhalterung und eine "Leckleitung" unter Halterungen

    http://www.funkmeldesystem.de/foren/...0&postcount=14

    im Einsatz und komme weder annähernd auf die Datenblattwerte von ca. 4,5µV/m noch auf reproduzierbare Ergebnisse.

    MfG

    Frank
    Kontaktaufnahme bitte per Mail. Danke!

  4. #4
    Registriert seit
    15.04.2006
    Beiträge
    793
    Hallo zusammen,

    @Fabsi: Hast Bilder schon gemacht? Will ja nicht drängeln, aber Deine Lösung mit der Keksdose würde mich doch schon interessieren ;) ...Und ne Dose würde zum Umbau auch bereit stehen :)

    Wir koppeln die HF momentan über eine Ladeschale in die Quattros ein. Eine "lose" Einkopplung würde ich aber auch gerne mal versuchen.

    Hat noch jemand Infos speziell zu Streifenleitern bzw. Schlitzkabel/Leckkabel in Bezug auf Bemessung für 50 Ohm?
    Gruß
    Sebbel2

    Sebastiand(..)funkmeldesystem.de

    __________________________________________________ _______
    „Wenn es mehrere Möglichkeiten gibt, eine Aufgabe zu erledigen, und eine davon in einer Katastrophe endet oder sonstwie unerwünschte Konsequenzen nach sich zieht, dann wird es jemand genau so machen.“ (Murphy)

  5. #5
    Registriert seit
    21.12.2002
    Beiträge
    3.127
    Zitat Zitat von sebbel2 Beitrag anzeigen
    Hat noch jemand Infos speziell zu Streifenleitern
    http://www.leiton.de/leiton-tools-im...alculator.html

    Microstrip: 1,5mm Leiterplattendicke, 35µm Cu und 3mm Breite ergeben für FR4 exakt 50 Ohm.


    MfG

    Frank
    Kontaktaufnahme bitte per Mail. Danke!

  6. #6
    Registriert seit
    29.03.2006
    Beiträge
    5.311
    Jaaa, ihr habt ja recht mit den Fotos *g*

    Wobei: Soooo viel sieht man auch nicht, da ja die Styroporplatten unter/über sowie um den Draht (ich glaub 1,5² wars) geklebt sind, dass der nicht verbogen wird...

    Desweiteren hab ich mich bei den Buchsen geirrt, der 1. Versuch war noch mit BNC *G*

    Also:

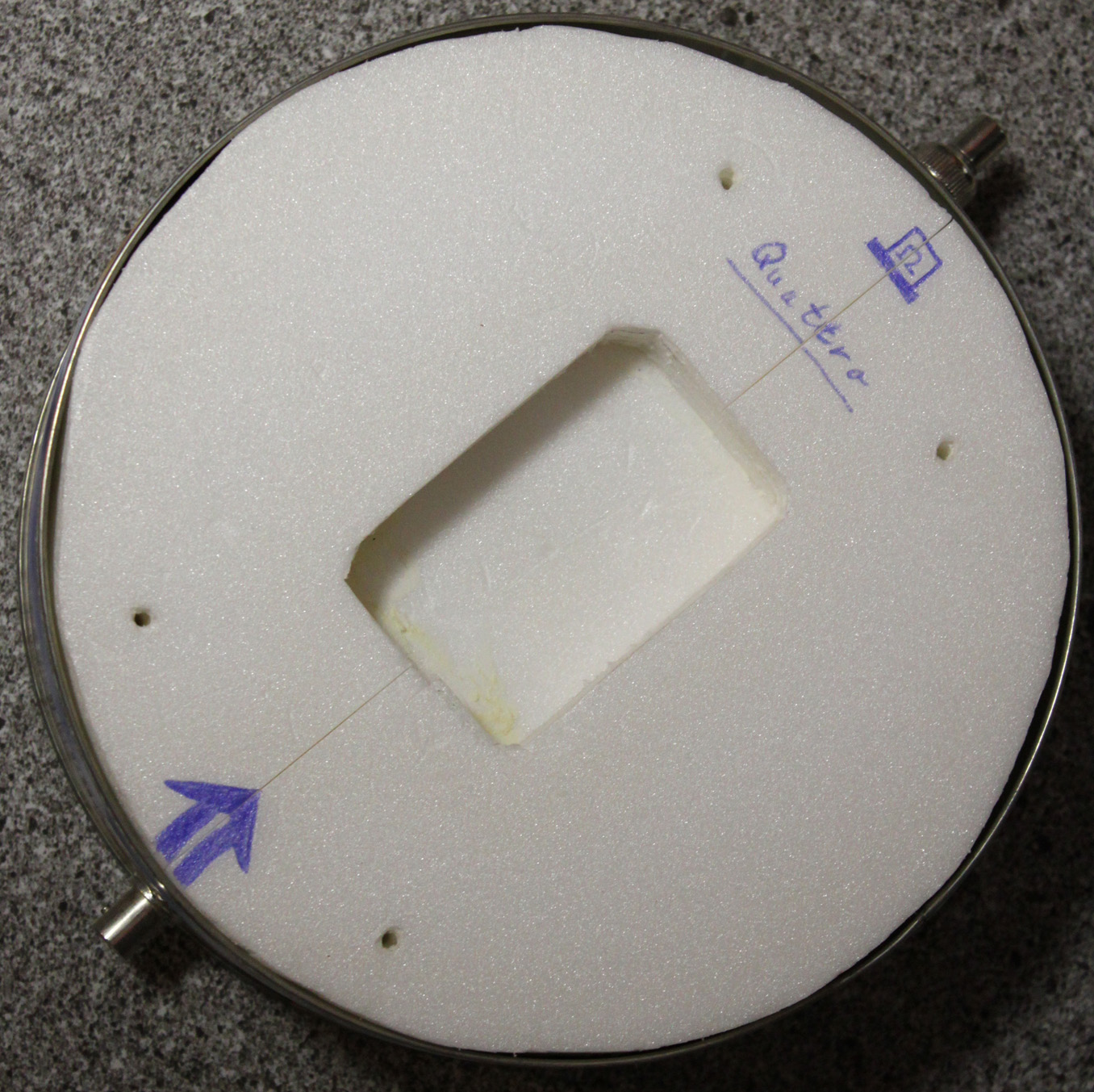

    1. Bild ist die Dose von oben ohne Deckel, mit Terminator und Einsatz für einen Quattro (ohne Gehäuse)
    2. Bild das Selbe nochmal von der Seite
    3. Bild Dann mal ohne Einsatz (der Draht geht genau gerade zwischen den beiden Buchsen durch.... exakt mittig durch die Dose und auf ca. 1/3 von unten in der Höhe...
    4. Bild Ein vorbereiteter Einsatz noch nicht verklebt, damit man nach und nach das rausschneiden kann, wo der Prüfling hin soll ;)

    MfG Fabsi
    Miniaturansichten angehängter Grafiken Miniaturansichten angehängter Grafiken Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_1936.jpg
Hits:	452
Größe:	522,7 KB
ID:	12224   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_1937.jpg
Hits:	416
Größe:	423,1 KB
ID:	12225   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_1938.jpg
Hits:	399
Größe:	401,4 KB
ID:	12226   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_1939.jpg
Hits:	408
Größe:	422,7 KB
ID:	12227

  7. #7
    Registriert seit
    21.12.2002
    Beiträge
    3.127
    Ja, nicht schlecht das Ganze!
    Kommt funktionell einer TEM-Zelle nahe und ist sowohl klein, als auch extrem einfach und günstig herzustellen.
    Konntest Du mal die Impedanz messen?

    MfG

    Frank
    Kontaktaufnahme bitte per Mail. Danke!
