Thema: CB Mikrophon umbauen...!

  1. #1
    Storno Gast

    CB Mikrophon umbauen...!

    Hallo Habe ein Stabo CB Funk Mikrophon das ich umabuen will damit ich nur noch Mikrophone + und Mikrophone Masse habe !!! ( Das ich es an ein Stornophone 6000 anschließen kann...!

    Brauch für den Anschluss ans neue Gerät den ganzen andren Mist wie z.B. EMG Taste UP oder Down Taste nicht mehr...!

    Welche drähte brauche ich ...!


    Das Mikrophone hat jetzt fol´gende Drähte angeschlossen

    Schwarz blau gelb braun violettpink grün und eines ohne Isolierung....
    Mfg

  2. #2
    Registriert seit
    15.04.2006
    Beiträge
    793
    Zitat Zitat von Storno Beitrag anzeigen
    Das Mikrophone hat jetzt fol´gende Drähte angeschlossen

    Schwarz blau gelb braun violettpink grün und eines ohne Isolierung....
    Mfg
    Na Gott sei dank sind die da so viele bunte Kabel angeschlossen!
    Dann kannst diese beliebig ans Storno 6000 anschließen, das Gerät ist so intelligent, dass es die passenden Verbindungen selbst herstellt...

    Mal Spaß bei Seite weil Ernst kommt:
    Wie soll dir jemand beschreiben, wie du was anschließen sollst, wenn du uns hier nur die Farben der Kabel angibst??? Wie wärs mit nem Bild vom Innern des Teils? Ist da noch ne Platine drin?

    Prinzipiell kannst du diese überall anschließen, kannst dir die Farben ja selbst auswählen.

    Dann lötest zwei ans Mic (+/-) und zwei an den LSP (+/-) und dann noch zwei an die PTT-Taste.

    Nun nimmst die Belegung vom Storno und schaußt, wo was am Gerät angeschlossen werden muss, also Mic, LSP und Trägerkriterium

    Mann, Mann, Mann, wir werden doch deine Storno-Funkstation noch zusammengebaut bekommen ^^
    Gruß
    Sebbel2

    Sebastiand(..)funkmeldesystem.de

    __________________________________________________ _______
    „Wenn es mehrere Möglichkeiten gibt, eine Aufgabe zu erledigen, und eine davon in einer Katastrophe endet oder sonstwie unerwünschte Konsequenzen nach sich zieht, dann wird es jemand genau so machen.“ (Murphy)

  3. #3
    Storno Gast
    Bilder kommen sofort...!

    Mfg

    Hier die bilder sotrry wegen der schlechten Qualität
    Miniaturansichten angehängter Grafiken Miniaturansichten angehängter Grafiken Klicken Sie auf die Grafik für eine größere Ansicht

Name:	k-Foto0049.jpg
Hits:	331
Größe:	92,8 KB
ID:	8126   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	k-Foto0050.jpg
Hits:	313
Größe:	99,2 KB
ID:	8127   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	k-Foto0051.jpg
Hits:	320
Größe:	90,0 KB
ID:	8128
    Geändert von Quietschphone (28.04.2008 um 21:42 Uhr)

  4. #4
    Registriert seit
    23.03.2002
    Beiträge
    682
    Die Fotos sind nicht Dein Ernst, oder?
    Das grösste Technik-Forum für Rundumleuchten und Sondersignalanlagen! Schaut mal vorbei!
    http://www.sondersignalanlagen.com

  5. #5
    Registriert seit
    09.04.2005
    Beiträge
    664
    Zitat Zitat von ZickZack Beitrag anzeigen
    Die Fotos sind nicht Dein Ernst, oder?
    Mc Gyver hat bei soetwas immer den roten Draht angetäuscht und dann den Blauen oder Grünen genommen.
    Geändert von DME-Murxer (29.04.2008 um 15:44 Uhr)
    mein Name ist Programm

  6. #6
    Registriert seit
    24.09.2005
    Beiträge
    475
    Zur Not tuts auch ein Flachbettscanner... oder einfach die Makrofunktion einschalten ;-)

  7. #7
    Storno Gast
    Ernst zu nehmende Antworten ???

    Mfg

  8. #8
    Registriert seit
    05.11.2005
    Beiträge
    125
    Vielleicht hilft dir dieser link:

    http://www.funkfrequenzen01.de/index026.htm

  9. #9
    Registriert seit
    16.07.2006
    Beiträge
    62
    Zitat Zitat von Storno Beitrag anzeigen
    Ernst zu nehmende Antworten ???

    Mfg
    Vielleicht ernst zu nehmende Fotos ?

  10. #10
    Registriert seit
    06.06.2007
    Beiträge
    379
    Sieht ein wenig nach einem DNT Mikrofon aus. Man, also ich, könnte wesentlich mehr damit anfangen, wenn du mal schreiben würdest, von welchem Gerät das Mikrofon stammt. Sollte ja eventuell drauf stehen. Oder eben das Gehäuse von dem Mic, das sagt manchmal mehr als tausend Worte. Aber auf den verschwommenenbildern ist wirklich nichts brauchbares rauszusehen ...

    Gruß Geheimagent
    Denk mal darüber nach, wie du fährst ...

  11. #11
    Storno Gast

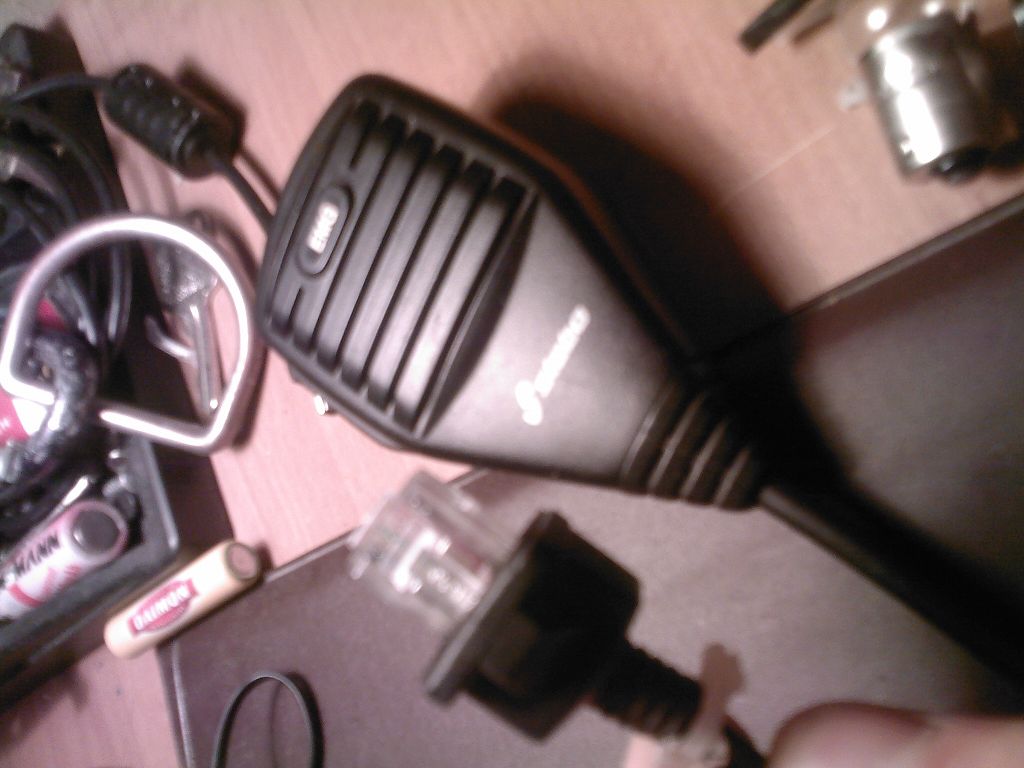

    Das Gerät ist das Original Mikrophone eines Stabo XM6012 CB Funk Gerät...

    Sorrry wegen dem Bidern---> Handy - Cam ..!

    Bild vom Gehäuse im Anhang
    Miniaturansichten angehängter Grafiken Miniaturansichten angehängter Grafiken Klicken Sie auf die Grafik für eine größere Ansicht

Name:	k-Foto0038.jpg
Hits:	240
Größe:	69,6 KB
ID:	8134   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	k-Foto0039.jpg
Hits:	242
Größe:	82,5 KB
ID:	8135

  12. #12
    Registriert seit
    22.04.2002
    Beiträge
    2.155
    Hi,

    5 : Mikrofon
    4 : GND
    6 : PTT, bei Senden nach Masse
    7 : Audio, NF
    3 : + 12 V

    Die Farben kannst Du Dir ja selber am RJ45 Stecker abschauen.

    Gruss Flo
    Gruss Flo

  13. #13
    Storno Gast
    Danke für die Antwort,


    Also wie muss ich des an meinen STornophone 6000 Anklemmen

    Will nur senden damit hören tu ich über Lautsprecher also nur Senden ....!

    Welche KAbel und Welche Pins des Stornophones 6000 muss ich nehmen...???

    Belegung Stornophone 6000

    Pin 1 = + Bat.............................Pin 14 = + Bat
    Pin 2 = + Bat.............................Pin 15 = Zündung
    Pin 3 = Tragbar..........................Pin 16 = Stummschalter
    Pin 4 = Sendetaste.....................Pin 17 = Hupenrelais
    Pin 5 = Serviceabfrage.................Pin 18 = Signalmasse
    Pin 6 = Dir.................................Pin 19 = Mikrofin Hi
    Pin 7 = Daten.............................Pin 20 = Ton/Notrufschalter
    Pin 8= Ein/Aus Rücksetzen............Pin 21 = Auflageschalter
    Pin 9 = +5Volt............................Pin 22 = Sendeleitung
    Pin 10 = empfangsleitung..............Pin 23 = Lautsprecher +
    Pin 11 = Empf-Verarbeitung...........Pin 24 = Lautsprecher -
    Pin 12 = - Batterie.......................Pin 25 = - Batterie
    Pin 13 = - Batterie

    Mfg

  14. #14
    Registriert seit
    22.04.2002
    Beiträge
    2.155
    Hi,


    Mikro......................Storno
    3...........................1
    4...........................12
    5...........................19
    6...........................4

    Auf eigene Verantwortung, für Schäden übernehme ich keine Haftung!

    Gruss Flo
    Gruss Flo

  15. #15
    Storno Gast
    Habe die Belegung des Mikros STABO XM 6012 gefunden

    Pin 1: Mute
    Pin 2: UP/ Down Taste
    Pin 3: DC
    Pin 4: GND
    Pin 5: MIC
    Pin 6: TX
    Pin 7: AUDIO
    Pin 8.EMG TAste

    Jetzt geht es nur drum welche Pins brauche ich und an Welchen Pin des 25 Poligen Stecker des Stornophone 6000 müssen die dran`?

    Wie gesagt will nur rein senden ...

    Hören tu ich übernen Lautsprecher....!

    Mfg
