Bauanleitung Groundplane 4m/2m

[Bodo]

Hallo Gemeinde,

habe die Antenne ebenfalls nachgebaut. Als Radials habe ich verzinkte 3mm Gewindestangen ( Baumarkt) verwendet die ich einfach mit 2 Muttern und U-Scheiben in den vorhandenen Bohrungen des Winkels verschaubt habe, und danach entsprechend gebogen habe.
Als Strahler habe ich eine Antenne eines alten FME´s verwendet.(Hat sogar ´nen BNC Anschluß.
FAZIT:
Das Ding empfängt unglaublich.!!!!!
Vielen Dank an Wolfgang für diese Bauanleitung.

Momentan steht die Groundplane zum Entsetzen meiner Frau provisorisch auf einer alten Gardinenstange montiert neben der Terasse, aber der Umzug auf den Dachboden steht bevor.

Schönen Abend...

Bodo

[Florianhessen01]

Hallo

Hab die Groundplane ebenfalls mit gewindestäben (M4) nachgebaut.
Empfang einwandfrei, trotz montage auf dem Dachboden, jetzt sogar weit entfernte Nachbarleitstellen empfangbar.

Vielen dank nochmal für die super Anleitung.

Anbei ein paar bilder der Antenne.

MfG
Björn

Nachtrag:

Habe an der durchführung des Strahlers durch den winkel zur Isolierung noch einen Schrumpfschlauch über den Gewindestab gezogen.

Die Isolierscheiben sind übrigens Handelsübliche Dichtringe von Wasserhahnventilen und der Anschluss des Kabels ist mittels Ringösen hergestellt.

Anfangslänge der Radiale und des Strahlers war ca. 1m laut Berechnung hab ich sie auf 86cm gekürzt wodurch sich der empfang nochmal leicht verbessert hat.

[oszillator]

Hallo FLORIANHESSEN,

Mensch Junge! Die Idee, keine Einbaubuchse zu nehmen und den Strahler mit 2 Isolierscheiben zu befestigen ist ja super!!!! Bin nicht auf so was gekommen! Du hast unten am Strahler wohl so eine Lötfahne mit angeschraubt, an die Du den Innenleiter angelötet hast. Einfach Klasse! Man sieht also, dass es wirklich mit wenigen Hilfsmitteln möglich ist, eine Antenne zu basteln. Und ich freue mich, wenn sich Leute mal mit dem Antennenbau beschäftigen. Das ist nichts Geheimnisvolles!!

Danke für die Bilder!!

Gruß
Wolfgang

[Samener]

Hi.
Das mit dem isolierten strahler ist echt ne gute Idee. Mit der Buchse ists doch recht wackelig.
Ich probier mir im Moment von meinem Buder in der Lehrwerkstatt was drehen zu lassen.
Wir sollten dieses Thema blos nicht verschwinden lassen.

@ Wolfgang
Wie funktioniert das eigentlich mit dem abstimmen genau?
Hab bei dem grossen C ein SWR-Meter für 12€ gefunden, komm ich damit schon klar?
Gruß Alex

[oszillator]

Hallo!

@FLORIANHESSEN: Ja, das habe ich schon gesehen, dass die Dichtringe von Wasserhähnen sind. Aber ich muss sagen: eine prima Idee!!!!! Und das Teil ist doch wirklich schnell gebaut. Fast alle Bohrungen sind ja schon da.

@SAMENER: In diesem Thread ist alles, was man braucht. Schau mal Beitrag #20 an. Da habe ich das erklärt. Aber nimm am Anfang dicke Kupferstäbe. Abkneifen geht besser als Gewindestangen absägen. Wenn Du die Länge hast, Kupferdrähte durch abgesägte Gewindestangen ersetzen.

Gruß
Wolfgang

[AkkonHaLand]

Schönes Thema! Man sieht wie einfach doch Funktechnik sein kann! Aber Vorsicht! Ich hoffe hier liest nicht wieder eine Leitstelle mit, die später Anzeige erstattet wegen Abhören des BOS-Funk! Wurde hier überhaupt über BOS gesprochen? Wenn ich mir die Beiträge oben ansehe bastelt ihr doch alle an einer Antenne für eure Spielzeug- Walkie-Talkies oder die eurer Kinder, oder? ;-)

[felix000]

Schönes Thema! Man sieht wie einfach doch Funktechnik sein kann! Aber Vorsicht! Ich hoffe hier liest nicht wieder eine Leitstelle mit, die später Anzeige erstattet wegen Abhören des BOS-Funk! Wurde hier überhaupt über BOS gesprochen? Wenn ich mir die Beiträge oben ansehe bastelt ihr doch alle an einer Antenne für eure Spielzeug- Walkie-Talkies oder die eurer Kinder, oder? ;-)

Radioantenne...

[Sandy]

Hallo

Hab die Groundplane ebenfalls mit gewindestäben (M4) nachgebaut.
Empfang einwandfrei, trotz montage auf dem Dachboden, jetzt sogar weit entfernte Nachbarleitstellen empfangbar.
...
Anbei ein paar bilder der Antenne.

MfG
Björn
...

Kannst Du mir noch einmal ein paar "scharfe" Bilder Deiner Version schicken, ich würde gerne die Antenne nach Deinem Entwurf nachbauen.
Am besten von der Oberseite und von der Unterseite und wie Du das mit dem Anschluss ans Kabel gelöst hast, einfach gelötet und dann mit Klebeband fixiert?

Gruß Sandy

[oszillator]

Hallo Sandy,

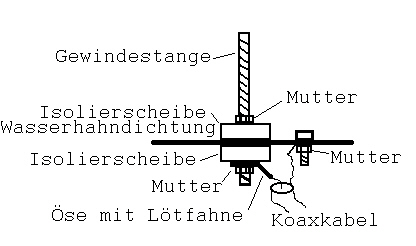

ich habe Dir mal eine meiner berühmten Konstruktionszeichnungen beigefügt. Das war die super Idee von FLORIANHESSEN01. Ich denke, so wird es klar. Musst nur aufpassen, dass der Strahler nicht den Träger berührt und dann auf Masse liegt. Vielleicht noch eine kleinere Isolierscheibe einlegen, dass der Gewindestab nicht an das Blech kommt.

Viele Grüße
Wolfgang

[funkwart]

Hallo, mal eine Frage an die "Antennenspezis" hier:
Da die Radiale ziemlich viel Platz verbrauchen und der Platzverbrauch nunmal proportional zum Unmut der "besseren Hälfte" ist, kann man bei Montage auf dem Balkon auch das Balkongeländer (aus verzinktem Stahl) als Masse benutzen? Reicht das aus? oder reicht es bei Nutzung des Balkongeländers wie eben, zusätzlich nach außen (vom Balkon weg) noch zwei Radiale einzusetzen?

Gruß,
Funkwart

[Sandy]

Hallo Sandy,

ich habe Dir mal eine meiner berühmten Konstruktionszeichnungen beigefügt. Das war die super Idee von FLORIANHESSEN01. Ich denke, so wird es klar. Musst nur aufpassen, dass der Strahler nicht den Träger berührt und dann auf Masse liegt. Vielleicht noch eine kleinere Isolierscheibe einlegen, dass der Gewindestab nicht an das Blech kommt.

Viele Grüße
Wolfgang

Vielen Dank Wolfgang für diese Zeichnung.

Ich habe mich für die Variante entschieden, weil die Richtantenne mich nicht befriedigt hat.. nur eine Richtung halt. Hätte vor die Antenne dann in...vielleicht 5-6 Metern Höhe an einer Latte an der Wäscheleine *gg* zu befestigen. Meine Mutter hat sich schon damit abgefunden. Ich werde mich dann heute mal in den örtlichen Kleinbaumarkt aufmachen.

Also, die Radiale werden im 45° Winkel gebogen, richtig?
Kommerzielle Antennen haben 3 Radiale, diese hier hat 4. Bringt das was?

So! Genug geredet, jetzt gehts an die Praxis. Ich werde schauen, wie wenig das wirklich kostet.

Gruß Sandy

[Sandy]

Ist es wichtig, dass der Innenstrahler zentriert zwischen den Radials sitzt??

[oszillator]

Hallo zusammen,

ich versuche mal, alle Fragen zu beantworten:

@SANDY: also der Strahler muss nicht exakt in der Mitte sitzen. Solange das nicht gerade 30 cm daneben sind, ist das nicht so entscheidend. Die Radials sollten so 45° abgewinkelt sein gegen die Horizontale. Das hat was mit dem Fußpunktwiderstand zu tun. Bei dieser Stellung hat die GP annähernd die 50 Ohm des Kabels. Bei 4 Radials ist die Antenne sagen wir mal gleichmäßiger als Rundstrahler. Sie arbeitet auch mit 3 Radials schon ganz gut, aber ich bevorzuge immer 4 Stück. Und in den Bauwinkeln sind oft gerade diese 4 Bohrungen schon vorhanden.

@FUNKWART: wenn man keine Radials nimmt, sondern ein Geländer oder so was, arbeitet die GP einfach als Lambda-Viertel Strahler. Der abgestimmte Strahler ( Lambda-Viertel ) hat das Geländer als Gegengewicht. Mit den Radials kommt aber eine weitere abgestimmte Komponente dazu, was die Antenne verbessert. Aber auch hier gilt wie immer: man muss die örtl. Gegebenheiten einbeziehen. Ich würde mal nur den Strahler montieren und das Geländer als Masse nutzen. Dann kann man mal als Versuch 4 starke Kupferdrähte oder so als Radiale dranhängen. Geht die Antenne auch ohne Radiale schon zufriedenstellend ( nicht jeder will unbedingt alle Leitstellen im Umkreis von 50 km hören ), lässt man die Radials weg. Aber ich denke, mit 4 Radialen geht die GP besser.

Viele Grüße
Wolfgang

[MoinMoin]

Hallo,
bin absoluter Newbie.
Habe gerade angefangen die Antenne von Seite 3 von FlorianHessen nachzubauen..
bin jetzt soweit, das Kabel anzulöten. Ich habe dazu ein normales 75 Ohm Antennenkabel genommen.. habe noch keinen BNC Stecker am Ende angebracht wie kann ich die Antenne durch ranhalten trotzdem testen? Es gibt ja einmal diesen Draht in der Mitte des Kabels der sich in einer Isolation befindet und die Kupferdrähte umzu.

[DG7GJ]

Hallo!

bin jetzt soweit, das Kabel anzulöten. Ich habe dazu ein normales 75 Ohm Antennenkabel genommen..

Warum machst du es dir gerade als Newbie unnötig schwer?
75 Ohm Kabel taugt zum löten nur in den seltensten Fällen!
Der Innenleiter mag nach Kupfer aussehen, ist aber meißt ein Stahldraht mit einer Kupfer/Alu/sonstwas-Passivierung.
Der Aussenleiter mag auch nach Kupfer oder was verzinntes aussehen, jedoch ist das auch meißt eine Oberfläche die mit keinem Lötkolben der Welt überzeugt werden will vernünftig Lötzinn an zu nehmen - lange vorher schmiltzt das Kabel dahin.

Merke: Rundfunkkabel sind spezialisiert auf Schraub-Klemme und Crimpkontaktierung.

habe noch keinen BNC Stecker am Ende angebracht

Würde - siehe oben - bei den meißten Kabeln auch nur mit Crimpen gehen, aufwändiges anpassen des Innenleiterdurchmessers vorrausgesetzt.

wie kann ich die Antenne durch ranhalten trotzdem testen?

Garnicht!

Es gibt ja einmal diesen Draht in der Mitte des Kabels der sich in einer Isolation befindet und die Kupferdrähte umzu.

Freilich. Der Innenleiter ist der Draht in der Mitte - jeder gehört bei einer GP unten an den einzelnen senkrechten Stab und am anderen Ende an den mittleren Kontaktstift des BNC-Steckers.

Der Aussenleiter ist das Geflecht (sowie evtl. vorhandene Metallfolie) - der gehört an der GP mit den Radials (alle 3 oder 4 Elemente die schräg nach unten zeigen) verbunden und am anderen Ende auf das Gehäuse des BNC-Steckers.

Kleiner Tip: Nimm RG58 oder vergleichbares Kabel - frustet spätestens beim Löten weitaus weniger. Und Antennenseitig ist Kreativität gefordert, da Gewindestangen und Stahlbleche auch widerspenstig beim löten sind. Würde da eher Lötösen ans Kabel löten und die Ösen dann mit Schruben und Muttern an Strahler und Radiale schrauben.

Grüße aus Dortmund

Jürgen Hüser
