Nach Umbau

[fwp]

Original geschrieben von RTK_Bastler
also:
1 ist Anode
2 ist Cathode

3 ist NC

6 ist Base
5 ist Collector
4 ist Ermittler

also laut aussage von Buebchen:

1 / 2 LED ersatz

3 / 6 nix

5 an +

4 an relais
relais an -

ist das richtig??

Beim ausprobieren passiert nix!!
Muss nicht doch noch Base oder NC beschaltet werden?

Auser das der Optokoppler warm wurde!! (ist der jetzt kaputt?)

Nur mit NC beschriftete Kontakte bleiben unbeschaltet. (NC = not connected)

[SteveHH]

Original geschrieben von fwp
Nur mit NC beschriftete Kontakte bleiben unbeschaltet. (NC = not connected)

Genauso sieht das aus ..

[RTK_Bastler]

hi,
im LG ist schon ein SMD-Widerstand drinn der vermindert 3V auf 1,28V

Dann kann ich doch den Widerstand 100 Ohm weglassen!! Oder??
Der macht ja das gleiche!
?????????????????????????????????????????????????? ????????

[SteveHH]

Original geschrieben von RTK_Bastler
hi,
im LG ist schon ein SMD-Widerstand drinn der vermindert 3V auf 1,28V

Dann kann ich doch den Widerstand 100 Ohm weglassen!! Oder??
Der macht ja das gleiche!
?????????????????????????????????????????????????? ????????

Hast Du zufällig mal einen Schaltplan von dem Teil ?! Oder Notfalls ein Bild von der Platine !?

Gruß,

Steve

[RTK_Bastler]

hi, ne hab kein bild!! schon gar net nen schaltplan!!

Warum??

wegen dem Widerstand?

[RTK_Bastler]

muss die Freilaufdiode zwischen Emitter und Relais??

Wennja wie rum?? wo muss der schwarze strich hin??

Oder wo muss sie sein?

[SteveHH]

Original geschrieben von RTK_Bastler
muss die Freilaufdiode zwischen Emitter und Relais??

Wennja wie rum?? wo muss der schwarze strich hin??

Oder wo muss sie sein?

Da Du ja eine Spannung (besser gesagt einen Induktionsstrom vom Relais) verhindern willst, natürlich gegen die Stromrichtung ...zwischen Kollektor und Emitter als Funkenlöschkreis

[RTK_Bastler]

ah aber wo muss die seite mit dem Schwarzen stric hin??

[RTK_Bastler]

hi,

Collektor an +

Emittler an Relais
Relais an -

Wenn nun die diode beschaltet wird sollte strom fließen und den Relais anziehen!

Geht aber nicht!

Wenn ich statt an den Collector an die Base + lege zieht der relais sofort an!!

obwohl die Diode nicht beschaltet ist!!

Warum zieht er dann an und nicht wie er sollte (wenn strom in Collektor rein und Emitter wieder raus?)

Hilfe!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Bitte schnell!!!!!!!!!!!!!!!!!!!!!!!!!!!!

[SteveHH]

Hallo !

Du musst natürlich an Basis UND Collektor PLUS anschliessen ... Der Optokoppler funktioniert so: an der Diode kommt ein Signal an, diese 'leuchtet', dadurch schaltet der Fototransistor die Verbindung von C nach E durch. Das kann er natürlich nur, wenn er selber auch mit Spannung versorgt wird (über die Basis).
Der schwarze Strich bei einer Diode ist Minus. In diesem Fall wird die Diode aber UMGEDREHT angeschlossen (d.H. Minuspol an Plus) zwischen den beiden Relais-Kontakten, um die Induktionsspannung zu eliminieren.

Gruß,

Steve

[RTK_Bastler]

hi, wenn mir noch einer sagen kann was für diese Verwendung die Beste Relais-Spulenwicklung ist!!

Waäre supi!!

unter 50Ohm, unter 100Ohm oder über 100Ohm?

[RTK_Bastler]

Hallo, hab ich ausprobiert!!

also wenn ich zusetzlich an die Basis + lege schließt der Relais sofort!
Nicht erst wenn die diode beschaltet wird!!

Hier mal ein aufbauplan!! ist da was falsch??

(wie gesagt wenn + an Basis und Kollektor liegt schließt er, obwohl die Diode nicht aktiv ist!!

[RTK_Bastler]

kann mir keiner sagen wo der Fehler liegt??
Ung gegebenenfals ne neue Zeichnug erstellen?

[Quietschphone]

Servus!

Sorry, ich kann Dir zwar nicht weiterhelfen weil ich den Beitrag nur überflogen habe, aber wäre es denn möglich, dass Du etwas Geduld für Dein Vorhaben mitbringst?
Ausserdem haben wir eine 'Ändern'-Funktion, mit der man vorhandene Beiträge editieren kann.

Noch eine andere Frage: Mir scheint, dass Du sehr wenig Ahnung von dem hast, was Du da machst. Hast Du vor mit dem Relais höhere Spannungen (also z.B. 230V~) zu schalten? Denn dann würde ich Dir raten, dass Du damit zum Fachmann gehst. Elektrizität ist kein Spielzeug, und keiner von uns will, dass Dein Melder mal wegen einem Einsatz bei Dir zu Hause auslöst oder jemand ernsthaft durch diese Bastelei zu Schaden kommt.

Gruß
Alex

[SteveHH]

Original geschrieben von RTK_Bastler
kann mir keiner sagen wo der Fehler liegt??
Ung gegebenenfals ne neue Zeichnug erstellen?

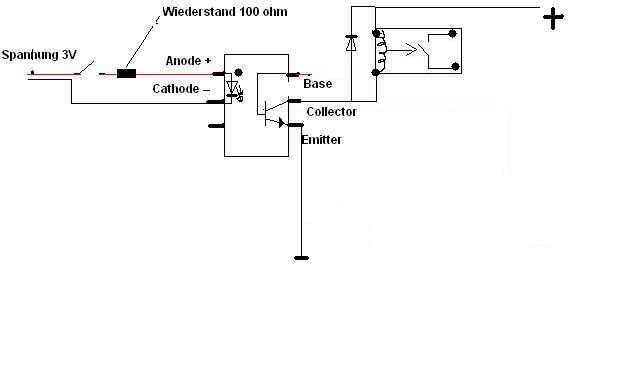

Hallo .. Ich habe den Schaltplan einmal geringfügig modifiziert .. jetzt sollte es (eigentlich) funktionieren. Sollte der Transistor jetzt nicht durchschalten, muss man ihm über die Basis eine gewisse Spannung vorgeben, bei der er zwar noch nicht durchschaltet, die aber, wenn die Diode 'anspringt' den Transistor durchschaltet.
Bevor das alles nicht funktioniert würde ich mir erst einmal noch keine Gedanken über ein passendes Relais machen, denn das ist das kleinste Problem in diesem Fall ..

Gruß,

Steve
