Berechnungsformel Dummyload

[mike2208]

Hallo!

Ich würde für mein Storno 6000 einen Dummyload für die Frequenzen 168 - 173 Mhz benötigen,kann mir wer sagen ,welche u. wieviele Widerstände und mit wieviel Ohm ich zum Selberbau benötige?

Die Sendeweite sollte 2m nicht übersteigen!!!

Hab hier im Forum zwar was gefunden,nur hat es mir auch net wirklich weiter geholfen...

Danke!!!

[Fabpicard]

Was hälst du von einem Widerstand "10 Watt bei 50 Ohm" ? ^^

MfG Fabsi

[mike2208]

Hallo!


Tja,wenns funktioniert dann passt das!! :-)

Danke!

[MeisterH]

Das funktioniert so schon.

Impedanz ist immer 50 Ohm, und dein Storno trötet mit guten 6 Watt HF wenn es denn ganz nach BOS läuft. Da man sich da aber nie so sicher sein kann und lieber einen Angstfaktor einbaut, und auch nicht will dass beim Einstellen das Lötzinn langsam das Tropfen anfängt, mal mit 10 Watt rechnen (Was bei Dummy Loads keinesfalls viel ist ;-) )

10 Watt Widerstände in 50 Ohm laufen einem nicht jeden Tag über den Weg, deshalb behilft man sich mit einigen größeren Widerständen in parallel.

Heißt also, du könntest statt einem 50 Ohm/10 Watt Widerstand auch 10x 500 Ohm / 1 Watt Widerstände einsetzen. Zumindest kommt man da einfacher und günstiger ran. Einfach mal den "Reichelt wälzen".

[mike2208]

Hallo!

Also ich hab vor langer Zeit mal von einem Bekannten eine grosse Elektrosammlung bekommen,und ich hab vorher im Google nach Lastwiderstände geschaut,wie die aussehen und denke,dass ich auch solche zuhaus hab,zumind. sehen die genauso aus wie auf dem Bild hier!

Ich kann leider nichts mit den Daten die da drauf stehen anfangen....

[F64098]

Handelsübliche Widerstände taugen nicht als Dummy-Load, da sie nicht induktionsfrei sind, sondern in gewendelter Ausführung (entweder als Draht, oder als Kohle- bzw. Metallfilm) hergestellt werden.
Passende induktionsfreie Widerstände zu finden ist nicht einfach bzw. nicht ganz billig.

Im www. gibt es einige Bauanleitungen mit SMD-Widerständen, allerdings ist da der Herstellungsaufwand nicht ganz ohne.

Besser kommt man mit fertigen Dummies z.B. von ebay.
Das hier scheint mir z.B. ein passendes Schnäppchen zu sein.
http://cgi.ebay.de/Abschluss-Widerst...mZ380170374138

Das hier ginge auch:
http://cgi.ebay.de/Dummyload-Bidaton...mZ390108305913

MfG

Frank

[Fabpicard]

Zu Testzwecken geht das auch...

Hab mal das, was zu erkennen war, dazugeschrieben... Irrtümer vorbehalten ;)

MfG Fabsi

[MeisterH]

Nabend.
Ob normale Widerstände taugen kommt auf das Frequenzband an, bei 2m wird das wohl noch so gerade passen.

Widerstandswerte...

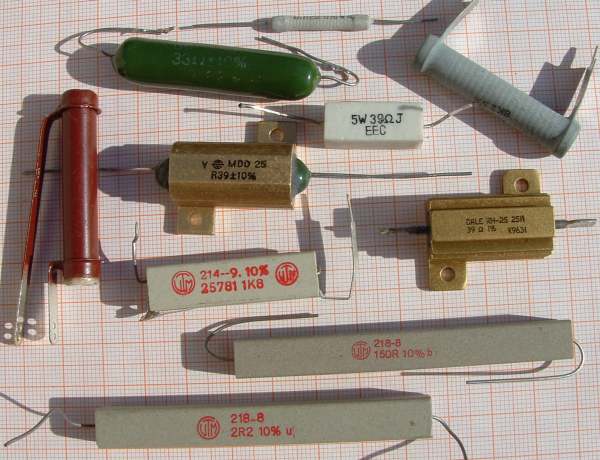

Auf den 2 Widerständen mit den Befestigungsohren, steht "39R" drauf. Heißt im Klartext "39 Ohm", genau wie auf dem kleinen weißen.
Auf dem grünen steht es auch im Klartext, 33 Ohm.
Dann haben wir den mittigen Keramikwiderstand. Steht "1K8" drauf, heißt "1800 Ohm" oder "1,8 kOhm".
Darunter, "150R" --> "150 Ohm"

Große Preisfrage, für was steht "2R2"? ;-)

[MeisterH]

Kleine Korrektur, die mit den "Ohren", da ist der linke ein "R39", also 0.39 Ohm! Rechts wie gesagt 39 Ohm.

[mike2208]

Danke für eure Beiträge!!

Den Wert ablesen schaff ich grad noch ,bzw. was er bedeutet,nur wie ermittelt man die Watt,muss man die ausrechnen od. gibt es da auch nen Code/Wert drauf??

Danke!!

[MeisterH]

Ausrechnen? Ampere drauf und gucken was hält ;-)

Ich würd mir Vergleichstypen raussuchen, und dann hat man einen ungefähren Anhaltspunkt.

Du willst den Dummy Load ja nicht dauerhaft betreiben, dann können die Widerstände schon so einiges ab. Wenn du das ganz schier haben willst, in ne "Kanne" rein, und Öl drauf.

[F64098]

Leute, macht bitte mal halblang!
Ich wiederhole mich zwar, aber als Dummy-Load taugen nur induktionsfreie Widerstände!
Keiner der auf dem Bild gezeigten Widerstände erfüllt diese Forderung, da es sich um gewickelte Drahtwiderstände.
Der Senderausgang darf hingegen nur mit einer rein ohmschen Last von 50 Ohm abgeschlossen werden. Induktivitäten unbekannter Größe können zu ungewollten Effekten bis hin zum Defekt der Endstufe führen!

Für 20€ (siehe ebay-Link) bekommt man bereits ein perfektes Fertigprodukt.

MfG

Frank
