    Leitstelle Lübeck Gast
    hui das geht ja fix ...

    aber :

    die abbildung zeigt einen 25pol sub-d stecker.

    an unserem gerät ist aber ein 38 pol ...

    gibts davon auch einen anschlussplan ?

    mir geht es darum zu wissen wo die leitungen sitzen die abgeschirmt werden müssen wenn wir eine verlängerung zwischen bedienteil und S/E-teil bauen wollen.

    oder können wir das ganze kabel gesamt abschirmen ?? gibts dafür eine gemeinsame masse ??
    möchten nicht so gerne das gerät aufmachen und nachsehen.

  2. #2
    Registriert seit
    06.06.2007
    Beiträge
    379
    Zitat Zitat von Leitstelle Lübeck Beitrag anzeigen
    an unserem gerät ist aber ein 38 pol ...
    Der Stecker/Buchse hat 37 Pins ;-)

    Bei dem Rest bin ich noch am wirken, aber vielleicht ist jemand ja schneller ...


    Edit: Nachtrag 15:15 Uhr

    Hier die Belegung:

    Pin 1 = Betriebsart
    Pin 2 = Bandlage
    Pin 3 = US 8,8V
    Pin 4 = NF zum Lautstärkeregler
    Pin 5 = NF zum 2,5W Verstärker
    Pin 6 = D NF O -> Empf. Ausg. für Hörer
    Pin 7 = E NF Heiss -> Empf. Ausg. für Hörer
    Pin 8 = Kanalschalter
    Pin 9 = Kanalschalter
    Pin 10 = Kanalschalter
    Pin 11 = Kanalschalter
    Pin 12 = Anzeige "Sender strahlt"
    Pin 13 = Sender-Einschalt- Leitung
    Pin 14 = Wandler-Schaltung
    Pin 15 = Trägerkriterium
    Pin 16 = UB1 +12,3V
    Pin 17 = Dateneingang/Gleichwellen-Betrieb
    Pin 18 = Sender-NF Masse
    Pin 19 = Sender-NF Modulation
    Pin 20 = USTAB +9V
    Pin 21 = Rauschsperrenschalter
    Pin 22 = Gerät "Ein/Aus"
    Pin 23 = Gleichwellen-Betrieb
    Pin 24 = Frei
    Pin 25 = UBATT +12,6V
    Pin 26 = Datenausgang
    Pin 27 = Kanalschalter
    Pin 28 = Kanalschalter
    Pin 29 = Kanalschalter
    Pin 30 = Kanalschalter
    Pin 31 = (K<400)
    Pin 32 = Wandler-Schaltleitung
    Pin 33 = 2. Mikrofon-Eingang 0,5V eff.
    Pin 34 = Gerätemasse
    Pin 35 = Tonruf I
    Pin 36 = Tonruf II
    Pin 37 = Sendertastung

    Entweder nur alle NF Leitungen schirmen, was sicher nervenaufreibend wäre ;-))))

    Sicher sinnvoller und ohne probleme möglich, das ganze Kabel geschirmt als Meterware kaufen und Stecker/Buchse anlöten.

    Gruß Geheimagent
    Geändert von Geheimagent (11.10.2007 um 15:14 Uhr)
    Denk mal darüber nach, wie du fährst ...

  3. #3
    Registriert seit
    01.09.2004
    Beiträge
    343
    Hier die Bilder der Mittelkonsole in nicht eingebautem Zustand
    Miniaturansichten angehängter Grafiken Miniaturansichten angehängter Grafiken Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Mittelkonsole T5_1.jpg
Hits:	286
Größe:	96,6 KB
ID:	6883   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Mittelkonsole T5_2.jpg
Hits:	267
Größe:	97,2 KB
ID:	6884   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Mittelkonsole T5_3.jpg
Hits:	268
Größe:	95,3 KB
ID:	6885
    Geändert von happyrescue (12.10.2007 um 12:42 Uhr)
    Grüße aus Augsburg

    Happyrescue

  4. #4
    Registriert seit
    28.12.2002
    Beiträge
    169
    Tschuldigung,

    konnt ich ja nicht ahnen.

    Zitat Zitat von Leitstelle Lübeck Beitrag anzeigen

    die abbildung zeigt einen 25pol sub-d stecker.

    an unserem gerät ist aber ein 38 pol ...
    Also, wir haben damals geschirmtes Kabel und die richtigen Buchse / Stecker genommen und 1 : 1 zusammengelötet, Funktioniert einwandfrei. Materialwert kaum der Rede wert. Wenn du nicht selber löten möchtest findest man ab und zu die Kabel auch in der elektrischen Bucht.

    Gruß Peter
    Mit dem Alarm nicht sparsam sein!

  5. #5
    Registriert seit
    08.07.2002
    Beiträge
    279
    Hallo zusammen,

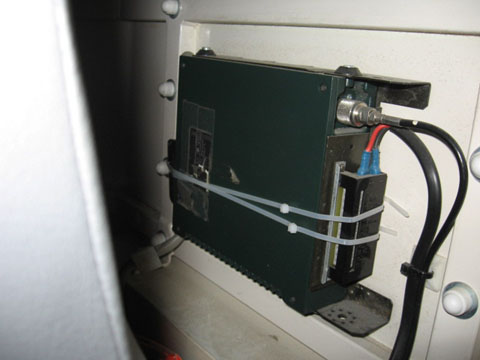

    ich hab mal ein par Fotos von unserem KTW gemacht.
