Selbstbau Notbeleuchtung / Notlichtstrahler

[florian M.]

Hallo,

wir haben bei uns in der Feuerwehr noch einen alten Notlichtstrahler, dessen Platine defekt ist.
Leider wurde die Platine irrtümlicherweise entsorgt, aber ich habe noch ein Bild davon.
Wir wollen den alten Notlichtstrahler wieder fit machen und uns die Elektronik nochmal selbst nachbauen.
Kann mir anhand der beigefügten Grafik jemand die Bauteile benennen und mir ne ungefähre Kostenangabe machen? Gibt solche Teile auch fertig zu bezahlbaren Preisen? (also die Elektronik)

Von sowas rede ich:
http://www.pfrommergmbh.de/de/produk...df/stk-sts.pdf

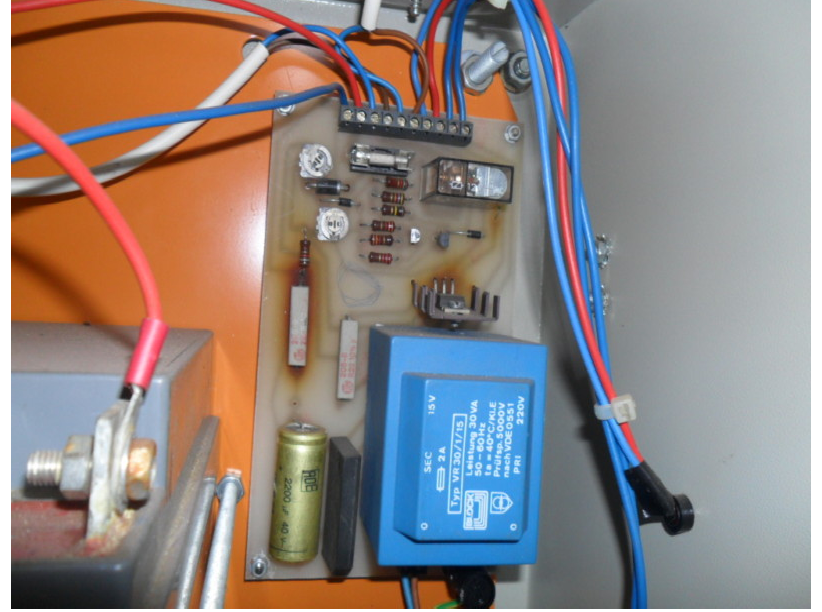

Im Anhang das Bild der defekten, fehlenden Platine.

Gruß

Florian

[Firefighter87461]

Hallo Florian,
Anhand der Platine kann ich dir die Bauteile wie folgt identifizieren:
9 x Widerstand,
1 x Kondensator,
1 x Brückengleichrichter,
1 x Relais,
2 x Potis,
1 x Trafo,
1 x Sicherung,
2 x Dioden,
2 x Transistoren,
1 x Klemmleiste,
1 x Transistor oder Thyristor auf Kühlblech.

Zu den Werten kann man so keine näheren Angaben machen, aber auf dem Trafo ist die Spannung abzulesen:
Eingang 230VAC also Steckdose,
Ausgang 15VAC abgesichert mit 2A
Der Brückengleichrichter (Das schwarze, längliche neben dem Trafo) macht aus 15 VAC ungefähr 12-13 VDC.

Gruß
Patrick

[Alex22]

Wie wärs wenn ihr den Hersteller anschreibt?
