Schnittstellenadapter / Soundinterface

[Krümel]

Also nochmal zu den Bauteilen:
Wollte bei Reichelt bestellen.

R 10k gefunden
R 560 gefunden
Diode 1N4148 gefunden
12V Relais Welches Relais brauch ich dafür?
G2R-2 Koppler sieht aus aufm plan wie relais +koppler?
BC 337 Transistor welcher? -16 -25 -40
und die LED welche LED?

[Dennis:-)]

Platinenlayout D. Mainzer

Artikelnummern von Conrad Elektrink

1 -Monostecker 3,5mm klinke (734287-62)
1- Stereostecker 3,5mm klinke (734311-LN)
2- Poti 25k (422452-62)
2- NF Übertrager 1:1 (516201-62)
1- Sub D 9 Stecker
2- IC 4N37
2- Widerstände 10k
2- Widerstände 560
2- Widerstände 4,7k
2- Transistor BC 547
2- Diode 1N4148
2- Relais 12V 1-Schließer
1- Lochplatine- (Print)

Angaben ohne Gewähr

Bitte weitere Erfahrungen Vorschläge Foto´s etc. Eintragen!
Ein Bild in die "Blackbox" von Bonatz z.B. wäre interessant....

[Dennis:-)]

SORRY

Artikelnummern von Conrad ELEKTRONIK, meinte ich...

[Cobra11]

Hallo, sagt mal, kann ich das Soundinterface auch über den Natostecker Anschluß anschließen? Würde das gehen wenn ich einen alten Natostecker nehme und die Kabel da rannlöte? MFG

[Actros]

Das ist dem Soundinterface eigentlich völlig egal, was Du für ein Stecker an der anderen Seite anschliesst.

Wichtig ist nur, das alle Signale wie

- 12 V +
- Masse
- Mic (2 Adern)
- Lautsprecher (2 Adern)
- Sprechtaste

anklemmst.

[Cobra11]

Cool, Danke Dir für die Info

[Cobra11]

Hallo, ich habe mir heute ein Soundinterface von Bonats electronic gekauft, jetzt habe ich ein Problem, wenn ich am PC auf die Sendetaste drücke, dann kommt der Geräuschpegel über funk nur ganz leise rüber, obwohl ich schon in den einstellungen die Soundlautstärke auf Maximum eingestellt habe. Kann mir da vielleicht jemand von euch helfen?

[Cobra11]

Hat sich schon erledigt, man sollte auch druf achten das man die Kabel richt rumm anschliesst :-)

[Krümel]

mach doch mal en foto vom innenleben der Blackbox...

[Cobra11]

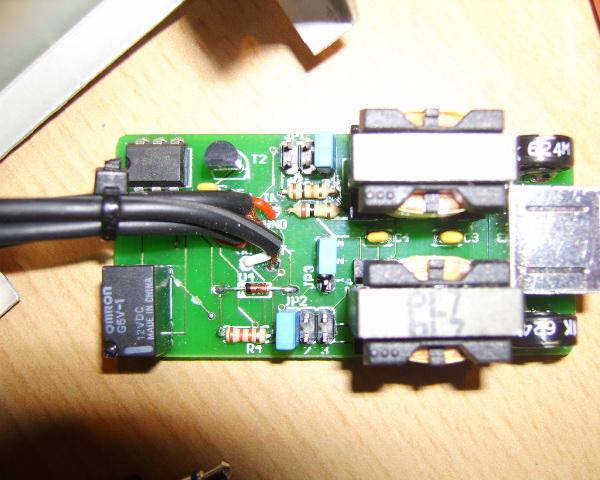

Ich hoffe es ist gut so

[Dennis:-)]

Gibt es verschiedene Anschlußmöglichkeiten für verschiedene Funkgeräte? Also von der belegung der einzelnen Kabel?

[Cobra11]

Nein, die Funktionen der Kabel sind immer gleich

[Krümel]

allo.

Habe mir nun so ein Soundinterface gebaut,der Plan liegt unten. Mir stellt sich nur die Frage wie ich das jetzt genau benutze. Von dem Interface geht Lautsprecher und Mikrofon weg,wie beim Original Bonatz. Ich denke die muss ich vertauscht in meine Sounkarte bringen. Sprich OUT Soundkarte an IN Interface und IN Soundkarte an OUT Interface. Nur wie benutze ich jetzt zusätzlich noch ein Headset was ich an meinen PC anschliessen will?

Ist das richtig das ich dafür jetzt 2 Soundkarten brauche,die dann vom benutzen Programm entsprechend angesprochen werden müssen?





Danke schonmal im vorraus.

krümel

[sachsmichl]

Könnt Ihr mal einem absoluten Laien
helfen? Ich hab noch nie sowas gelötet.

Kann mir das einer vielleicht machen, ich zahl auch gerne dafür,
wenn´s net zu teuer is. :)

Brauch das Ding im ELW der UGSAN
