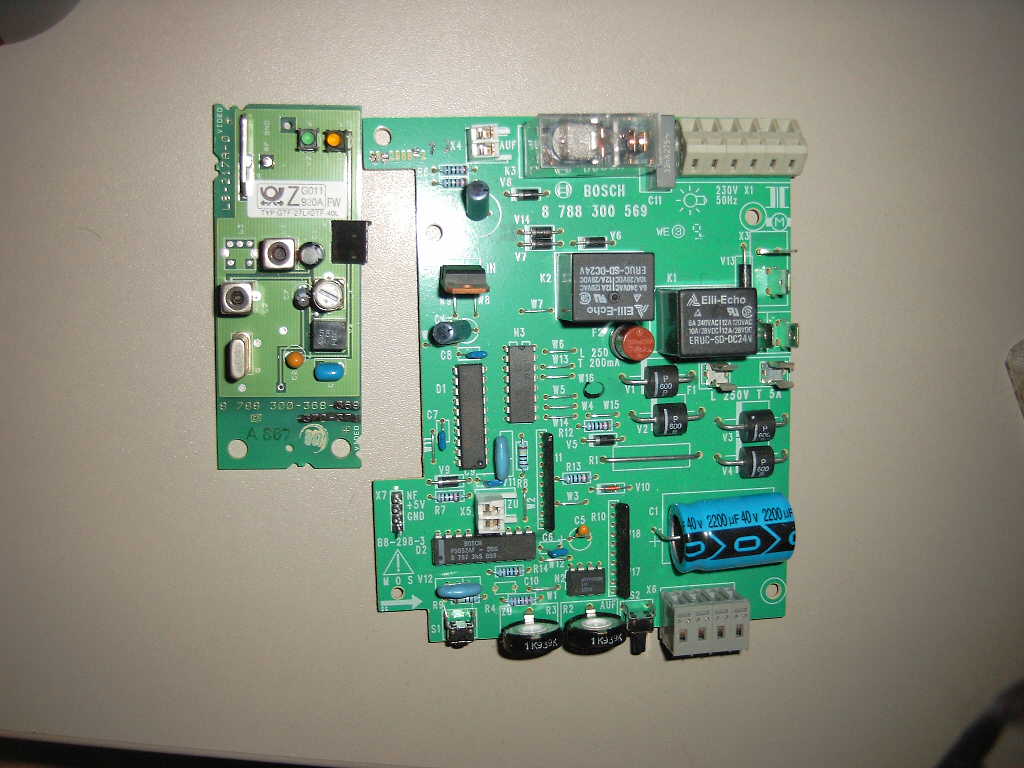

Hich habe das ding vor einiger Zeit bei Ebay gekauft weil es als FME ausgeschrieben war. Aber für ca. 3 € ist mir der aufwand für zurückschicken nicht wert.
Weis einer was das ist???
- Es ist von Bosch
- man kann die teile zusammen stecken
- es ist bequarzt
- es funktioniert mit 220 V.
- es steht eine Nr. drauf 8 788 300 569
Helft mir.
Mfg
Pinselmaster
Advanced Member
Sieht aus wie eine Empfängerplatine von einem Garagentoröffner oder so was.
Mitleid bekommt man geschenkt, nur Neid muss man sich erarbeiten.
Advanced Member
eventuell einer der ersten eurosignalempfänger?
hast du das gehäuse?
peter
Full Member
Hallo
Nein, Ich habe kein Gehäuse. Das Gerät ist auf 26,520 Bequarzt.
Mfg
Pinselmaster
Moderator
Hallo!
Sieht aus wie oben beschrieben, wie eine Steuerplatine für 230V und der Sender dazu !?
Auf der großen Platine ist ein Schaltrelais 230V zu erkennen, das könnte u.u. für einen Garagentorantrieb sein!?
Natürlich würden sich auch andere Dinge damit schalten lassen, wenn es so sein sollte!?
MfG
I believe on Digitalfunk
Moderator
Hallo!
Ja, bin mir fast sicher, von den Bauteilen her, scheint es eine Schaltplatine für nen Garagentorantrieb zusein!...
Klemmenleiste, Relais, Trafo , Kondensator, Sicherungshalter....
und rechts, auf der kleinen Platine, das schwarze, ist das ein Taster oder so?
Wenn ja, dann wird das wohl der passenden Sender zu der Schaltplatine sein!...? Weil, da ist ja auch nen Zulassungsaufkleber von der RegTP...!?
Würde ich jetzt aus dem Bild ermitteln!
MfG
I believe on Digitalfunk
Full Member
Hallo
Danke für eure Antworten

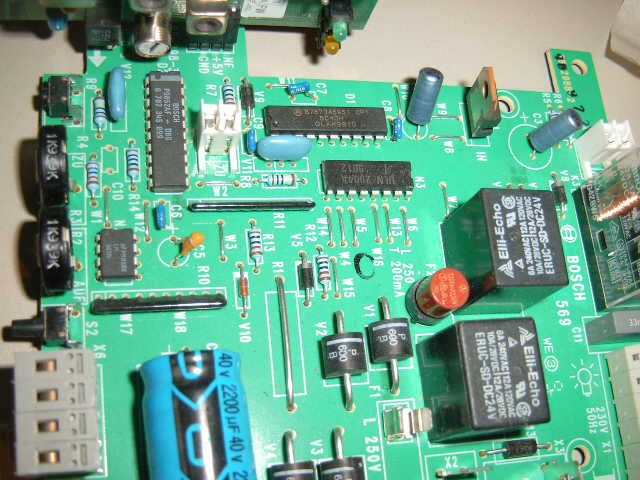

Ich hab noch genauere Bilder gemacht. (3 Stück)
Fieleicht könnt ihr noch mehr rausfinden.
Mfg
Pinselmaster
Full Member

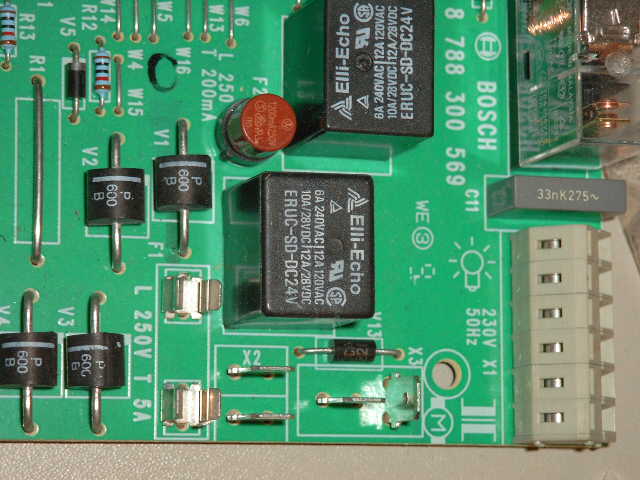

Bild 2
Full Member

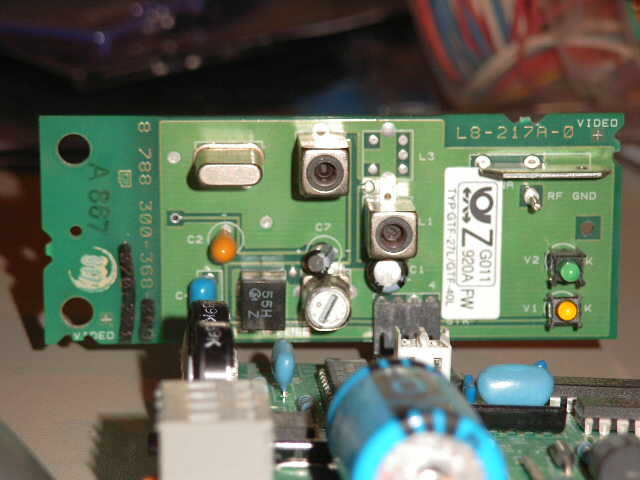

Bild 3
Advanced Member
Hallo Pinselmaster!
Es ist eine Garagentorsteuerung.
Rechts oben (X1) wird in Reihenfolge angeschlossen: Beleuchtung der Garage,
Netzanschluß, 220V für den externen Trafo des Antriebes.
Darunter an die beiden Steckkontakte (X3) für den Motor.
Darunter (X2?) 12 oder 24V von dem externen Trafo.
Darunter (F1)die Sicherung für den Motor
Oben neben dem Relais (X4) der Endschalter zum Abschalten der Öffnungsbewegung des Tores.
Unten (X5) Endschalter zum Abschalten der Schließbewegung des Tores.
An X6 werden externe Taster angeschlossen (Auf-Halt-Zu).
R2 ist für die Einstellung der Kraftabschaltung, wenn das Tor in der Aufrichtung mechanisch blockiert wird.
R3 das gleiche für die Zurichtung.
S2 hat sehr wahrscheinlich die Funktion 1x drücken-Auf, nochmal Drücken-Halt, nochmal drücken-Zu.
S1 könnte die Taste zum Lernen des Sendercodes sein.
Und auf X7 wird der links liegende Funkempfänger gesteckt.
Gruß - Karlson
Meine Rechtschreibfehler gehören mir
Moderator
Hallo!
Ja...dem stimme ich zu...! Ist auf den neuen Bildern auch gut zuerkennen!!
MfG
I believe on Digitalfunk
Full Member
Hallo
Das ist ja super. Danke für die schnelle Antwort.
Vorallem für die ausfürliche beschreibung.
Mfg
Pinselmaster
Hallo,
könntest dur prima als Fernsteuerung zum Beispiel für die Außenbeleuchtung deines Hauses nehmen. Sender fest im Auto einbauen und damit dann die Beleuchtung schalten. Wenn Du kommst haste Licht. Kannst natürlich auch ein Tor damit steuern oder was ähnliches....
Full Member
Hallo
Was meint Ihr. Könnte man das auch umbauer als BOS piper?
Ich meine so ohne das ich einen Scanner brauche. zB nurnoch einen 5- ton decoder mitreinbauen, und dann gehts. natürlich auch Quarzen.
Mfg
Pinselmaster
Advanced Member
Warum sollte man das tun?
