Anschluss an die 25subD vom Bosch FuG8a-1

[fw_chf]

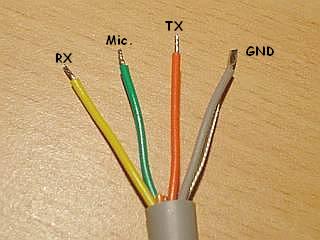

An welche pins muss ich die kabel bei der subD-Buchse am SE-Teil Vom FuG8a-1 anlöten. Kabelbelegung siehe Anhang.
Dank an Euch.

MfG und gut Wehr
christian

[Wasserwachtler]

http://www.emmerl.de/BOS/fug_anschlu...Telefunken.pdf


hier in der PDF steht alles bestens drinnen.

Mfg Simon

[fw_chf]

ich habe es so angeschlossen wie auf dem Bild zu sehen ist, doch leider bekomme ich keine Sendertastung. Woran liegt es? Wie kann man es beheben?
Habe kein Telefunken, sondern ein Bosch.
Danke für die Antworten.
christian

[F64098]

Sendertastung durch Verbindung mit +11,6V ('B', Pin 19)

MfG

Frank

[fw_chf]

Danke für die Antwort, dass wusste ich aber schon. Die Sendertastung soll aber über DTR und RTS vom COM-Port über den Computer getastet werden. An welche Pins soll ich die Kabel nun genau anlöten? RX an Pin?, TX an Pin? usw. ......... Kabelbelegung siehe Anhang.
MfG
christian

[gruenerelch]

Du brauchst ein Relais dazwischen, sonst klappt das nicht.

[fw_chf]

Kann mir jemand eine Zeichnung machen, was für ein Relais und wie es eingefügt werden muss? Wär euch dankbar.
MfG
christian
