Hallo,
habe mal den Schaltplan für ein Programmierinterface auf reiner USB-Basis gezeichnet. Die Schaltung basiert auf einen FT232BL und eignet sich für alle Melder die sich auch über eine Max232 Schaltung programmieren lassen und eine Windows Software nutzen.
Villeicht kann Daniel Wladow die Schaltung ja auch in die progfme.pdf aufnehmen.
Zur Schaltung:

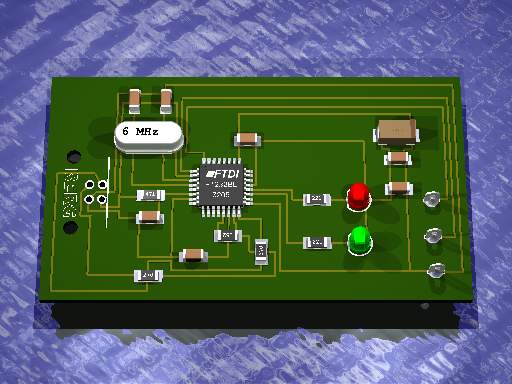

Ich hänge die Schaltung als Eagle Datei an. Sie enthält den Schaltplan, einen Platinenvorschlag und eine Stückliste.
Folgende Änderungen sind auf Wunsch möglich:
1. Wegfall der led´s: Die led's können einfach samt Vorwiderstand aus der Schaltung entfernt werden.
2. Hinzufügen eines Ferrit: Zur Entstörung ist laut Datenblatt ein Ferrit zwischen VCC und Pin 1 des Usb-Anschlußes einzufügen, dies habe ich weggelassen, da ich bei den einschlägigen Elektronikshops kein passendes gefunden habe. (Bin aber gerne für Vorschläge offen)
3. Hinzufügen eines EEPROM: Es kann an den Pins 1,2 und 32 ein EEPROM der Typen 93C46/56/66 angeschloßen werden. Dies hat den Vorteil, dass eine Seriennummer hinterlegt werden kann. Ist diese nicht hinterlegt muss der Treiber bei jedem Port neu installiert werden. Das EEPROM kann mit dem Tool MProg von http://www.ftdichip.com/Resources/Utilities.htm programmiert werden.
4. Programmierspannung von 3,3 V statt 5V: Das Interface programmiert mit den oft hinterfragten 5V (ist ja eigentlich zu viel...). Wer sicher gehen möchte kann einen 3,3 V Spannungsregler an VCC legen und den Ausgang auf Pin 13 legen. Damit wird die Programmierspannung dann auf 3V gelegt. (Hinweis:Mmentan ist an diesem Anschluß VCC angelegt)
So, genug der Hinweise...
Den Treiber um das Interface mit einer Windows PSW zu nutzen findet man unter: http://www.ftdichip.com/Drivers/VCP.htm
So hoffe mal auf ein Feedback zu dem Interface...
Mfg. friend112
